YCS800矿用瞬变电磁仪

YCS800矿用瞬变电磁仪简介

YCS800矿用本安型瞬变电磁仪，主要用于煤矿井下或工程隧道掌子面超前及侧壁探测。该仪器具有发射电流大，抗干扰能力强、探测距离长、接收分辨率高、测量精度高、体积小、重量轻、携带方便、人机交互式等特点，可准确地提供掌子面前方80m～120m范围内的地质（水文地质）情报资料，为隧道掘进施工提供安全保障。

YCS800矿用瞬变电磁仪应用领域

YCS800矿用本安型瞬变电磁仪主要用于矿山、地铁、高铁、公路隧道掌子面前方及隧道侧壁的地质超前（水文地质）探测。也可用于矿藏体探测

YCS800矿用瞬变电磁仪技术特点

1)可预报隧道掌子面前方及周边80米～120米范围内，含水断层、裂隙水、溶洞含水等情况。

2)电路集成度高，主机集接收和发射功能于一体，结构紧凑、体积小、重量轻、携带和操作方便。无需外接大体积发射机。

3)发射电流大，性能强，探测距离远。

4)一体化线圈。（发射、接收线圈一体，体积小，现场操作简单，便携耐用。

5)二维成像，三维模拟成像。对探测的隧道掌子面前方情况，一目了然。

6)探测精度高，分辨能力强，采样快捷，技术性处于国内水平。

7)高分辨率真彩显示屏，触摸屏和键盘输入方式，人机交互式操作界面，触摸显示，智能机型，容易上手操作。

YCS800矿用瞬变电磁仪技术指标

1)线圈规格：1.5m×1.5m、2m×2m(可定制：1m×1m、5m×5m)；

2)发射电流：1～5A；

3)电流脉冲宽度：10ms、20ms、40ms；

4)关断时间：0.1us～20us（与线圈电感相关）；

5)发射波形：双极性矩形波；

6)发射频率：2.5Hz、3.125Hz、6.25Hz、12.5Hz、25Hz、62.5Hz、75Hz、400Hz、800Hz；

7)发射电压：7.5～12V；

8)叠加次数：1-65536；

9)测道数：3000；

10) AD转换器：24位；

11)采样间隔：2us；

12)信号分辨率：1uV；

13)存储容量：256GB；

14)端口：USB2.0、WI-FI；

15)电源工作时间：8小时。

16)显示器：10英寸彩色液晶屏，触摸控制；

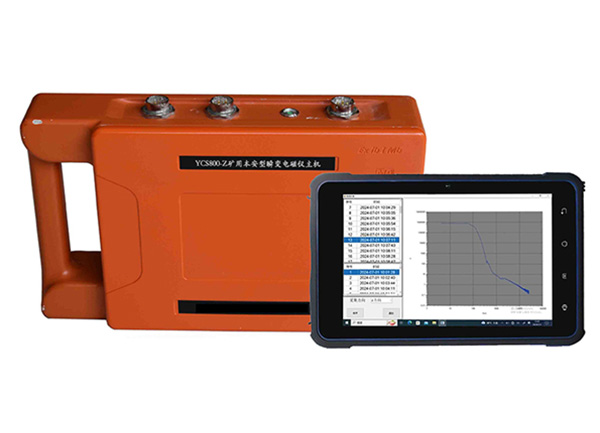

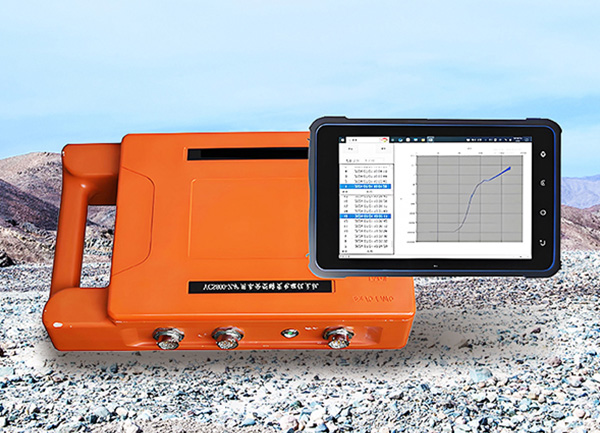

YCS800矿用瞬变电磁仪实物图
