CXK12(B) 矿用钻孔成像仪

CXK12(B)矿用钻孔成像仪简介

CXK12(B)矿用钻孔成像仪是全新打造袖珍型电视成像仪，采用2000万像素全景摄像、成像仪技术；图像高保真，探头内置高精三维罗盘，可以量测任意全倾角的钻孔结构产状角度；实现视频录像、拼图成像、钻孔轨迹测量、γ射线等多功能为一体的成像仪。剖面实时自动提取， 图像清晰逼真， 深度自动准确校准，可对所有的观测孔、全柱面视频录制、轨迹及成像（垂直孔/水平孔/斜孔/俯、仰角孔）、自然伽马测井曲线辅助划分岩性。

CXK12(B)矿用钻孔成像仪用途

适用于工程地质、水文地质、地质找矿、岩土工程、矿山等部门；适用于垂直孔、水平孔和倾斜孔（俯角、仰角），锚索（杆）孔、地质钻孔和混凝土钻孔等各类钻孔，可形成数字化钻孔岩芯，保存，特别适合于无法取得实际岩芯的破碎带地层：

（1）用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图；

（2）用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角；

（3）用于煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；

（4）用于混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；

（5）用于管桩：观测桩内的各种异常和缺陷,定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等；

（6）用于地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等；

（7）用于水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。

 本设备不仅能实时直观地观测到钻孔内的各种结构构造，而且能将整个钻孔进行视频成像、钻孔轨迹成像，并可现场成钻孔展开图和后期三维柱状图可以生动直观地再现孔内结构体并进行定量分析。

CXK12(B)矿用钻孔成像仪技术指标

1.探头摄像机像素：彩色2000万像素；分辨率700TVLine；0.01LUX；

2.轨迹测量精度：方向角：0°～360°，高分辨精度0.1°；

             俯仰角：0°～±90°，高分辨精度0.1°；

             横滚角：0°～±180°，高分辨精度0.1°；

3.伽马射线：自然伽马测井曲线辅助划分岩性，找出煤岩分界；统计起伏：＜10%，计数范围：本底-10000Cps；

4.探头耐压：不低于20MPa；

5.适用孔深：1米～1200米可定制；

6.探头外径：Φ24、Φ32、Φ43、Φ52、Φ67等，适用孔径Φ28～Φ300mm；

7.探头光源：旋钮调节；

8.主机尺寸：8英寸真彩高亮液晶屏、228mm×225mm×94mm；重量：主机3.7Kg，探 头≤4Kg；

9.传输模式：U盘模式传输；

10.供电电池：直流12V镍氢电池，工作电流≤710mA，连续工作10小时；

11.存储单元：内置256G固态硬盘，可存储4000余米的钻孔数据；

12.采集速度及方式：≥0.20m/s；

13.深度误差：深度误差≤0.1%，深度分辨精度0.01mm；

14.可对垂直孔、水平孔、斜孔测试，可量测任意倾角的钻孔结构产状角度；

15.同时实现数字视频、拼图成像、钻孔轨迹测量、自然伽马测井曲线辅助划分岩性；

16.软件分析：可以生成三维柱状图、钻孔展开图、岩性描述、工程信息等；

17.软件能三维显示钻孔轨迹与设计轨迹，轨迹数据可导出CAD格式；

18.主机采集和显示为一体机；

19.不更换探头情况下，可任意切换水平垂直两种模式；

20.工作温度：-20℃～60℃。

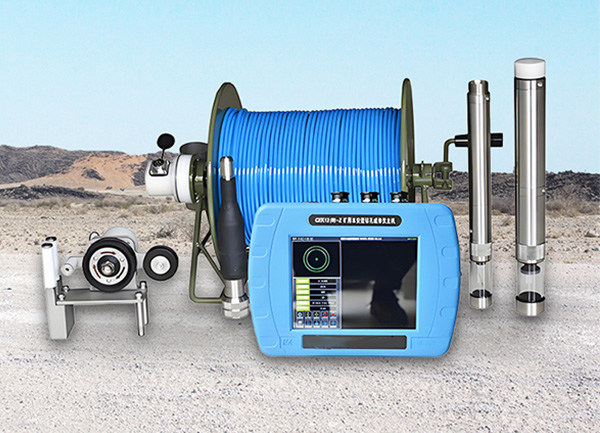

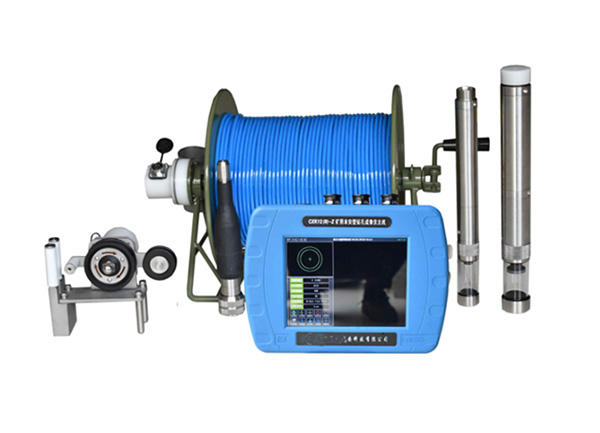

CXK12(B)矿用钻孔成像仪实物图
