YCSZ6.4 矿用钻孔瞬变电磁仪

YCSZ6.4矿用钻孔瞬变电磁仪简介

YCSZ6.4矿用钻孔瞬变电磁仪利用地质钻孔、巷道、隧道掌子面超前钻孔，探测 钻孔周围半径30m 范围内的地质(水文地质)情报资料，为地质勘察、巷道、隧道 掘进施工提供安全保障。该仪器具有发射电流大，抗干扰能力强、探测距离长、接收 分辨率高、测量精度高、体积小、重量轻、携带方便、实时网络上传等特点。

YCSZ6.4矿用钻孔瞬变电磁仪技术特点

YCSZ6.4矿用钻孔瞬变电磁仪工作原理是由“钻孔瞬变电磁探管(后简称探管)” 自发射脉冲电流并通过发射装置产生一个瞬变的电磁场(一次场),当该电磁场传播遇到不同介质时产生涡流场。当外加的瞬变的电磁场撤销后，这些涡流场释放出能量(二次场),利用探管接收装置测量接收到的二次场的感应电动势，况且钻孔接收探管可以逐渐接近异常地质体，该电动势包含了地下介质电性特征。通过对钻孔接收到的二次场的衰变信号进行数据处理，反演解释成图，得出钻孔周围的含水断层、裂隙水、溶洞含水采空区、地质结构等情况。

 1.可实现钻机推送、手推杆推送，两种方式采集，自由选择。其中钻机推送方式采 集对探测的钻孔深度无限制。

2.钻孔瞬变电磁探管，钻孔内发射，钻孔内接收，形成三维观测系统；避免外界金 属等干扰体。

3.钻孔瞬变电磁探管沿钻孔为轴线形成X、Y、Z三接收分量，钻孔径向探测能力强， 可实现钻孔周围360°空间探测。

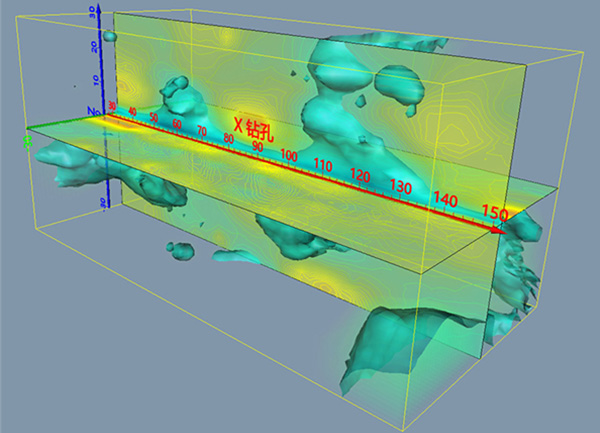

4.探管配备高精度电子罗盘，实时记录孔内方位角、俯仰角和横滚角的变化角度， 探管的变化角度与瞬变电磁三分量探测数据融合，实现异常体探测方位的标定， 形成巷道前方三维探测分析效果。

5.发射电流稳定，性能好，探测距离远(探测钻孔周围半径30米)。

6.电路集成度高，探管集接收和发射功能于一体，结构紧凑、体积小、重量轻、携 带和操作方便。

7.高分辨率真彩显示屏，触摸屏和键盘输入方式，中文操作界面，触摸显示，智能 机型，容易上手操作。

8.作为新一代智能物探装备，具备互联网接入及云计算功能，支持远程技术服务， 探测及解释处理。数据可实时网络上传。

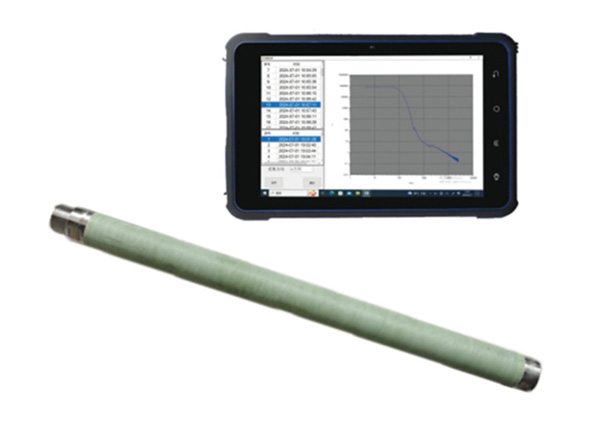

YCSZ6.4矿用钻孔瞬变电磁仪实物图
