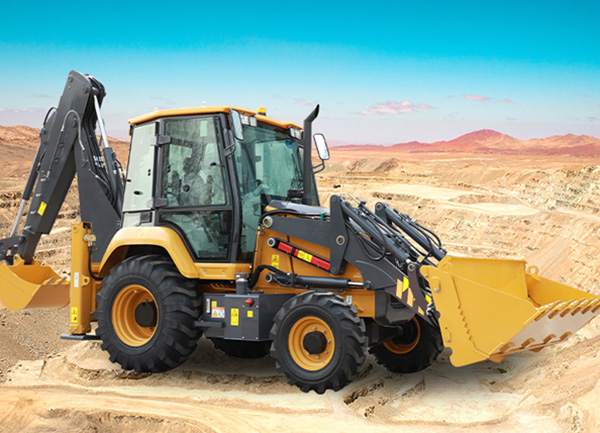

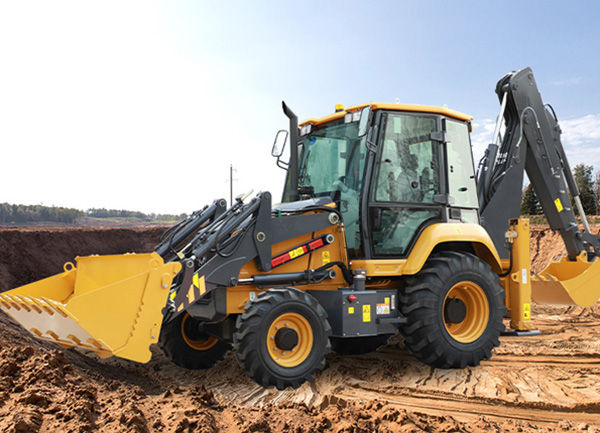

挖掘装载机新一代纯电动机型，该机型是在吸收传统燃油机型和充分调研市场需求的基础上而开发设计的全新、绿色化产品，具有绿色、节能、低维护成本的特点。
挖掘装载机新一代纯电动机型，该机型是在吸收传统燃油机型和充分调研市场需求的基础上而开发设计的全新、绿色化产品，具有绿色、节能、低维护成本的特点。以电代油，免去限能限产等担忧，减少二氧化碳排放。电传动效率高，能量损失小，具有制动能量回收功能。免去燃油机“三滤”保养，电池、电机零维护成本。在可靠性、舒适性、维修性、经济性及环境适应性方面均有较大的提升。
定量负载敏感液压系统，节能。
永磁同步电机，振动小、噪声低，高功率密度和扭矩密度，电机零保养成本。
挖掘工作装置采用直臂形式，挖掘回转角180°，具有好的挖掘深度和挖掘半径，挖掘范围广，工作高效。
可选配六合一铲斗、封闭式清扫器、货叉、起重臂、松土器、挖掘端液压快换等多种不同作业机具，满足不同工况作业需求。
|
项目 |
单位 |
参数 |
|
|
|
|
动力电池 |
品牌 |
— |
宁德时代 |
|
|
|
电池类型 |
— |
磷酸铁锂 |
|
|
|
|
平台电压 |
V |
550.62 |
|
|
|
|
电池电量 |
kWh |
95.25 |
|
|
|
|
充电方式 |
— |
欧标交直流充电 |
|
|
|
|
行走电机 |
品牌 |
— |
宁波海天 |
|
|
|
电机类型 |
— |
永磁同步电机 |
|
|
|
|
额定功率 |
kW |
40.6 |
|
|
|
|
峰值功率 |
kW |
73.1 |
|
|
|
|
额定扭矩 |
N.m |
350 |
|
|
|
|
峰值扭矩 |
N.m |
700 |
|
|
|
|
液压电机 |
品牌 |
— |
宁波海天 |
|
|
|
电机类型 |
— |
永磁同步电机 |
|
|
|
|
额定功率 |
kW |
33.4 |
|
|
|
|
峰值功率 |
kW |
58.3 |
|
|
|
|
额定扭矩 |
N.m |
199 |
|
|
|
|
峰值扭矩 |
N.m |
348 |
|
|
|
|
变速箱 |
品牌 |
— |
徐工 |
|
|
|
型式 |
— |
动力换挡 |
|
|
|
|
档位数 |
— |
前二后二 |
|
|
|
|
驱动桥 |
品牌 |
— |
徐工 |
|
|
|
型式 |
|
湿式桥，前桥转向 |
|
|
|
|
前轮胎 |
型号 |
— |
12.5/80-18 |
|
|
|
后轮胎 |
型号 |
— |
19.5L-24 |
|
|
|
工作液压系统 |
型式 |
— |
定量泵负载敏感液压系统 |
|
|
|
操纵方式 |
— |
电液比例 |
|
|
|
|
转向液压系统 |
型式 |
— |
全液压转向 |
|
|
|
制动 |
行车制动 |
— |
液压湿式制动 |
|
|
|
系统 |
驻车制动 |
— |
软轴操纵 |
|
|
|
空调 |
型式 |
— |
冷暖 |
|
|
|
系统 |
|
|
|||
|
油品加注量 |
防冻液 |
L |
12.5 |
|
|
|
前驱动桥油 |
L |
5.7+0.7×2 |
|
|
|
|
后驱动桥油 |
L |
10+1.5×2 |
|
|
|
|
液压油 |
L |
95 |
|
|
|
|
项目 |
单位 |
参数 |
|
|
|
|
外形尺寸 |
A 整机长度 |
mm |
5915 |
|
|
|
B 整机高度 |
mm |
3682 |
|
|
|
|
C 驾驶室高度 |
mm |
2868 |
|
|
|
|
D 轴距 |
mm |
2200 |
|
|
|
|
E 支腿盘离地间隙 |
mm |
289 |
|
|
|
|
F 回转台离地间隙 |
mm |
479 |
|
|
|
|
G 铲斗宽度 |
mm |
2346 |
|
|
|
|
H 后悬长度 |
mm |
1368 |
|
|
|
|
J 整机宽度 |
mm |
2508 |
|
|
|
|
转弯半径（前轮外侧） |
mm |
3890 |
|
|
|
|
转弯半径（铲斗外侧） |
mm |
5240 |
|
|
|
|
项目 |
单位 |
参数 |
|
|
|
|
装载参数 |
A 大卸载高度 |
mm |
2827 |
|
|
|
B 装载高度 |
mm |
3364 |
|
|
|
|
C 铲斗销大高度 |
mm |
3495 |
|
|
|
|
D 大高度销轴前伸距 |
mm |
375 |
|
|
|
|
E 地面位置前伸距 |
mm |
1577 |
|
|
|
|
F 大高度前伸距 |
mm |
1194 |
|
|
|
|
G 大卸载高度时的卸载距离 |
mm |
864 |
|
|
|
|
H 装载挖掘深度 |
mm |
74 |
|
|
|
|
J 收斗角 |
° |
37 |
|
|
|
|
K 卸料角 |
° |
45 |
|
|
|
|
L 大工作高度 |
mm |
4468 |
|
|
|
|
额定载荷 |
kg |
2500 |
|
|
|
|
翻斗掘起力 |
kN |
66 |
|
|
|
|
动臂掘起力 |
kN |
48 |
|
|
|
|
大提升高度提升能力 |
kg |
3100 |
|
|
|
|
铲斗容量 |
m³ |
1 |
|
|
|
|
动臂提升时间 |
s |
≤5 |
|
|
|
|
三项和 |
s |
≤10 |
|
|
|
|
项目 |
单位 |
参数 |
|||
|
标准斗杆 |
斗杆全缩 |
斗杆全伸 |
|||
|
挖掘参数 |
A 大挖掘深度 |
mm |
4351 |
4408 |
5619 |
|
B 大挖掘半径（距后桥中心） |
mm |
6796 |
6869 |
8004 |
|
|
C 大挖掘半径（距回转中心） |
mm |
5426 |
5499 |
6634 |
|
|
D 高位置前伸距 |
mm |
1931 |
1990 |
2892 |
|
|
E大侧移距离(距机器中心线) |
mm |
5986 |
6059 |
7194 |
|
|
F 大挖掘高度 |
mm |
5397 |
5492 |
6327 |
|
|
G 大装载高度 |
mm |
3630 |
3760 |
4595 |
|
|
H 侧移距离 |
mm |
1120 |
1120 |
1120 |
|
|
J 挖斗旋转角度 |
° |
208 |
208 |
208 |
|
|
挖斗挖掘力 |
kN |
63 |
63 |
63 |
|
|
斗杆挖掘力 |
kN |
37 |
37 |
27 |
|
|
回转角度 |
° |
180 |
180 |
180 |
|
|
挖斗容量 |
m³ |
0.1-0.35 |
|||
|
项目 |
单位 |
参数 |
|
|
|
|
操作重量 |
kg |
9500 |
|
|
|
|
大牵引力 |
kN |
≥70 |
|
|
|
|
大爬坡度 |
° |
≥20 |
|
|
|
|
前进一档速度 |
km/h |
10±1 |
|
|
|
|
前进二档速度 |
km/h |
38±3 |
|
|
|
|
后退一档速度 |
km/h |
10±1 |
|
|
|
|
后退二档速度 |
km/h |
38±3 |
|
|
|
