3570S挖掘装载机

挖掘装载机是一款多能的工程设备，集挖掘与装载功能于一体，适应多种复杂工况。其设计紧凑，转向灵活，可在狭窄场地内轻松作业，如市政工程、建筑工地、道路维护等场景。

在线咨询

在手机上查看本产品

中煤官方微信支付

3570S挖掘装载机同类产品推荐

3570S挖掘装载机产品详情

3570S挖掘装载机简介

挖掘装载机是一款多能的工程设备，集挖掘与装载功能于一体，适应多种复杂工况。其设计紧凑，转向灵活，可在狭窄场地内轻松作业，如市政工程、建筑工地、道路维护等场景。该机型采用高强度工作装置，结构稳固耐用，能够承受高强度作业需求，同时配备四轮多模式转向系统，通过能力强，工作范围广。其挖掘与装载动作切换流畅，协同效率高，可大幅提升作业效率。此外，该机型支持选配数十种作业机具，如铲斗、货叉、破碎锤等，满足不同作业需求，实现一机多用。挖掘装载机适应性、协同作业能力及多功能扩展性，成为市政建设、公路养护、抢险救灾等领域的选择，助力用户完成各类工程任务。

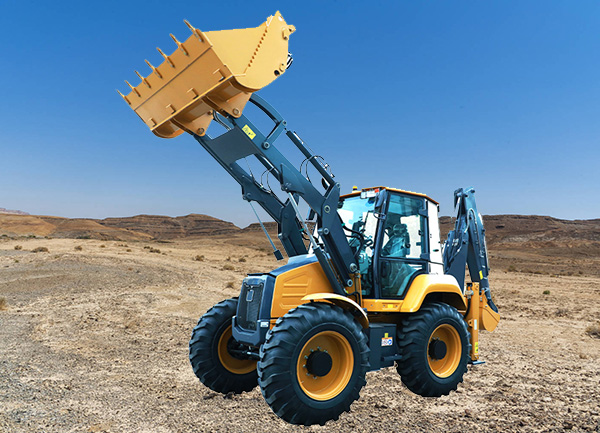

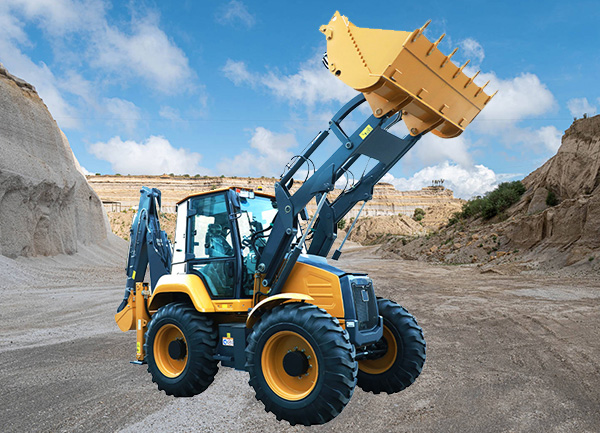

3570S挖掘装载机实物图

配置参数Part parameters
型号Model
动力系统Engine	发动机engine	型号Model	YC4DK100-T304
		型式Type	四缸、增压中冷、高压共轨
		缸径×行程Bore ×stroke	98mm× 120mm（3.86in×4.72in）
		总排气量Total displacement	3.621L（0.80gal）
		额定功率Rated power	73.5kW（99hp）
		额定转速Rated rotating speed	2200r/min
		大扭矩Max. torque	400N·m/1600~1800r/min
传动系统Transmission system	大行驶速度Max. driving speed	前进Ⅰ档Forward GearⅠ	6km/h（3.7mile/h）
		前进Ⅱ档Forward GearⅡ	10km/h（6.2mile/h）
		前进Ⅲ档Forward GearⅢ	21km/h（13mile/h）
		前进Ⅳ档Forward GearⅣ	38km/h（23.6mile/h）
		后退Ⅰ档Reverse GearⅠ	6km/h（5.0mile/h）
		后退Ⅱ档Reverse GearⅡ	10km/h（6.2mile/h）
		后退Ⅲ档Reverse GearⅢ	21km/h（13mile/h）
		后退Ⅳ档Reverse GearⅣ	38km/h（23.6mile/h）
	变速箱Gearbox	型式Type	动力换挡POWERSHIFT
	变速箱Gearbox	变速档位Shifting gears	前四后四F4R4
	驱动Driving axle	型式Type	四驱4WD
	轮胎配Tire configuration	前轮型号/滚动半径Front wheel type /rolling radius	16.9-28/658mm（25.9in）
		后轮型号/滚动半Front wheel type /rolling radius	16.9-28/658mm（25.9in）
		前轮压力Front wheel pressure	0.3MPa/43.51Psi
		后轮压力Rear wheel pressure	0. 3MPa/43.51Psi
制动系统Brake system	行车Driving brake	型式Type	液压湿式制动
制动系统Brake system	停车Parking brake	型式Type	软轴操纵钳盘式
液压系统Hydraulic system	转向液压系统Hydraulic steering system	型式Type	全液压转向
	转向液压系统Hydraulic steering system	系统工作压力System working pressure	16MPa/2321Psi
	工作装置液压Working unit hydraulic system	工作油泵Working oil pump	变量柱塞泵
		流量Displacement	165L/min
		额定压力Rated pressure	25MPa/3626Psi
电气系统Electric system	系统电压System voltage		12V
电气系统Electric system	蓄电池Storage battery		75Ah,975CCA
尺寸参数Dimension Parameters
型号 Model	公制单位参数	英制单位参数
型号 Model	Metric Unit Parameters	Imperial Unit Parameters
A整机长度A Overall length	6137mm	241.61in
B整机宽度B Overall width	2587mm	101.85in
C整机高度C Overall height	3716mm	146.3in
D驾驶室高度D Cab height	3056mm	120.31in
E轴距E Wheelbase	2209mm	86.97in
F小离地间隙（前桥）F Minimum ground clearance（Front axle）	442mm	17.4in
G前轮宽度G Front wheel width	2380mm	93.7 in
H后轮宽度H Rear wheel width	2380mm	93.7 in
U大爬坡度（离去角）U Maximum gradeability (Departure angle)	20°	20°
整机重量Total weight	9750kg	21495 lb
前轮距Front wheel tread	1940mm	76.38 in
后轮距Rear wheel tread	1940mm	76.38 in
小转弯半径（后轮中心）Minimum turning radius（Center of rear wheel）	4540mm	178.74in
小转弯半径（前轮外侧）Minimum turning radius（Outside of front wheel）	4550mm	179.3 in
小转弯半径（铲斗外侧）Minimum turning radius（Outside of bucket）	5345mm	210.43 in
大牵引力Max. traction force	90kN	90kN
装载参数Loading parameters
型号 Model	公制单位参数 Metric Unit Parameters	英制单位参数 Imperial Unit Parameters
I挖掘深度I Digging depth	156mm	6.14 in
J收斗角J Bucket retraction angle	42°	42°
K大卸载高度K Maximum dumping height	2763 mm	108.78 in
L大卸载高度时卸载距离L Dumping range under maximum dumping height	828mm	32.6 in
M卸料角M Dumping angle	45°	45°
N大工作高度N Maximum working height	4592mm	180.79 in
O铲斗销大高度O Maximum height of bucket pin	3531mm	139.02 in
额定载荷Rated load	3500kg	7716 lb
大掘起力（翻斗）Maximum breakout force (Bucket cylinder)	72.6kN	72.6kN
动臂掘起力Boom breakout force	56.8kN	56.8kN
铲斗容量Bucket capacity	1.3m³	1.7 yd3
大提升高度提升能力Maximum lifting height and lifting capacity	45.43kN	45.43kN
动臂提升时间Boom lifting time	5S	5S
三项和Total cycling time	10S	10S
挖掘参数Excavating parameters
型号 Model	公制单位参数	英制单位参数
型号 Model	Metric Unit Parameters	Imperial Unit Parameters
P挖斗旋转角度P Rotary angel of bucket	195°	195°
Q大挖掘半径Q Maximum digging radius	5480mm	215.75in
大挖掘半径（加伸缩斗杆）Maximum digging radius（add telescopic bucket rod)	6606mm	260.08in
R大挖掘深度RMaximum digging depth	4353mm	171.38in
大挖掘深度（加伸缩斗杆）Maximum digging depth（add telescopic bucket rod)	5555mm	218.7in
S挖斗大装载高度S Maximum loading height of bucket	5393mm	212.32in
挖斗大装载高度（加伸缩斗杆）Maximum loading height of bucket（add telescopic bucket rod)	6143mm	241.85in
T卸载距离TDumping range	1850mm	72.83in
V大挖掘高度V Maximum digging height	5393mm	212.32in
大挖掘高度（加伸缩斗杆）Maximum digging height（add telescopic bucket rod)	6143mm	241.85in
V大挖掘高度（支腿撑起）V Maximum digging height (With outriggers erected)	5744mm	226.14in
大挖掘高度（支腿撑起、加伸缩斗杆）Maximum digging height（With outriggers erected、add telescopic bucket rod)	6494mm	255.67in
斗容Bucket capacity	0.1-0.35m³	0.13-0.46yd3
大挖掘力（挖斗）Maximum digging force (Bucket)	65kN	65kN
斗杆挖掘力Bucket arm digging force	38.6kN	38.6kN
大平伸时提升能力Lifting capacity at maximum horizontal extending	13.3kN	13.3kN
回转角Slewing angle	180°	180°
大侧移量Maximum sidesway	1120mm	44.09in
