YZG6.4 矿用钻孔轨迹测量仪

YZG6.4矿用钻孔轨迹测量仪简介

本仪器高度集成，小巧轻便，测量精度高、稳定性好。探管可放置于专用的无磁钻杆内，随钻机钻杆推进测量钻孔轨迹，无线模式自测自存，避免因塌孔引起探管被掩埋的风险。也可用专用的推进装置，进行推进测量。适用性好，探筒直径小，适用于直径更小的钻孔。

YZG6.4矿用钻孔轨迹测量仪应用范围

适用于无铁套管的所有直径40mm以上的水平孔、垂直孔或倾斜孔等所有钻孔轨迹、深度的测量，主要功能如下：

（1）地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等钻孔轨迹测量；

（2）钻孔方向及定向钻进的造斜精度测量；

（3）对接巷道导向钻孔轨迹测量。

YZG6.4矿用钻孔轨迹测量仪主要技术特点

1.防爆类型：矿用本质安全型（MA标识），防爆标识“Ex ib I Mb；

2.外壳防护：IP68，防水、防尘和防震性能良好；

3.测点控制：自动测量倾角，方位角和深度值；

4.工作模式：无线工作模式；

5.推进方式：使用高强度无磁钻杆与钻杆（Φ42mm～Φ90mm）配接，随钻测量；也可用专用的推进装置，进行复测推进测量；

6.便携式主机：现场成图显示测斜数据，现场可直观得知钻孔的上下偏移与左右偏移值；

7.数据实时上传。

YZG6.4矿用钻孔轨迹测量仪主要技术指标

（1）倾角测量范围：-90°～+90°；

（2）倾角精度：±0.1°；

（3）方位角测量范围及精度：0°～360°，±0.1°；

（4）探头允许横滚角度：360°；

（5）深度精度：0.5mm，分辨率:0.1mm；

（6）探管直径：Ф22～Ф28mm；

（7）探管耐压：12MPa；

（8）存储容量：128G存储，可存储10000个钻孔数据；

（9）工作温度：-10℃～+65℃；

（10）额定工作电压：6.4V，工作电流：＜200mA；

（11）可测钻孔深度

（12）测点间隔:1-60S可调；

（13）接口：USB接口；

（14）探头电压显示：专用探头电压指示器；

（15）同步主机显示方式：液晶屏；

（16）记录方式：自动采集，无线采集；

（17）供电电源：主机、探筒均采用可充电磷酸铁锂电池组，连续工作时间不小于10小时；

（18）外形尺寸：主机约170×80×13mm，探筒Φ（22～28）×650mm

（19）重量：探筒≤2kg

（20）通讯方式：蓝牙、WIFI、USB；

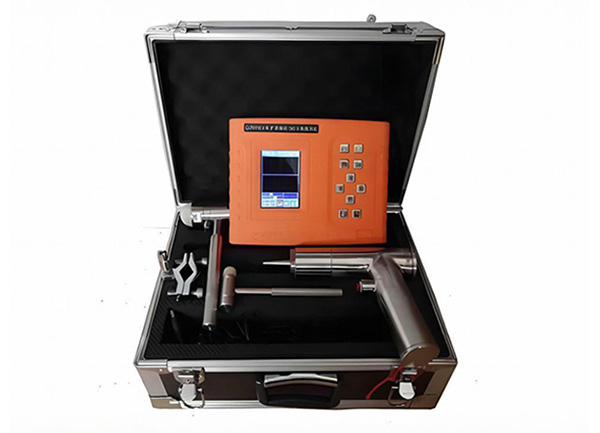

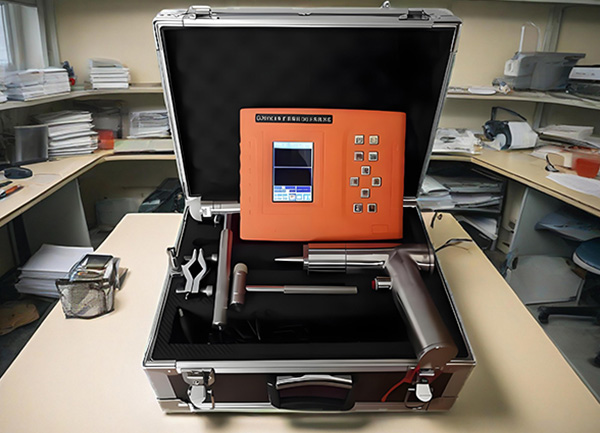

YZG6.4矿用钻孔轨迹测量仪实物图
