DTC12.8矿用随掘地质超前探测仪

DTC12.8矿用随掘地质超前探测仪原理

随掘地震和震电效应探测：针对地质构造的主要探测方法是地震类的探测，这就要求不能再使用炸药作为震源，而是将掘进机在掘进过程中切割岩石产生的震动作为震源，利用连续的震动波遭遇地质异常体时产生的回波实现巷道前方和侧帮的地质构造探测。同时观测掘进机在掘进过程中的震动而产生的“震电效应”信息来探测水文地质情况；

震电效应法指在弹性波场作用下大地电磁场特性发生变化，具体地说，就是当孔隙饱和介质内传播着弹性波时，介质中会出现交变电位差和岩石电导率变化，这完全是在弹性波激发下才产生的，其逆效应亦存在这种场的相互作用效应是地球物理勘探领域中正在研究和开发的一个新的方向。

利用地震构造探测和震电效应法相结合的综合手段探测分析巷道前方地质构造和水文地质信息。

DTC12.8矿用随掘地质超前探测仪随掘随探技术介绍

1、随掘探测的优点：

  ① 可实现网络控制探测；

  ② 可实现随时探测和反复探测和验证；

  ③ 可以解决掘与探测矛盾问——不占用任何掘进时间；

  ④ 可实时展现探测成果自动进行预报分析。

2、震电效应探水的优点：

  ① 所有物探方法中对远距离探水的唯一能探测含水体与探测点距离的一种物探方法；

  ② 它具有对探测多层水体并可以比较有效分层分析的能力；

  ③ 它是地震探测与找水探测最有效融合的探测方法。

3、随掘随钻地震探测的优点：

    ① 利用随掘破岩的振动，解决了较远距离探测的震源问题

DTC12.8矿用随掘地质超前探测仪技术指标

◆ 探测方式：随掘智能探测；

◆ 探测方法：地震、震电耦合的二种方法于一体的综合探测方法；

◆ 数据传输方式：无线网络传输；

◆ 超前探测深度：0～120米；

◆ 探测前方半径：0～50米；

◆ 探测数据分析：现场分析并给出初步结论，地面平台精细分析并动态建模；

◆ 探测数据自动分析程度：达到95%；

◆ 防爆型式：矿用本质安全型，防爆标志：ExibI。

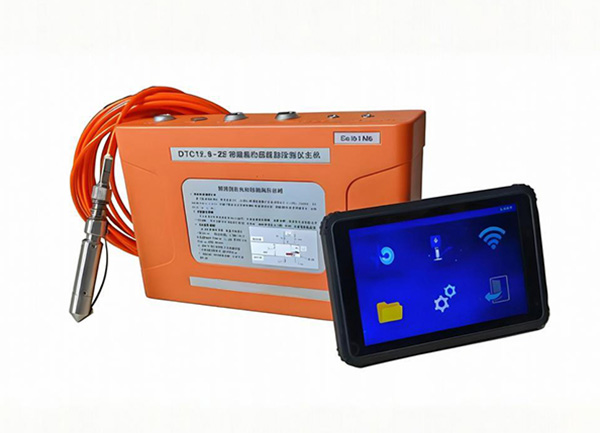

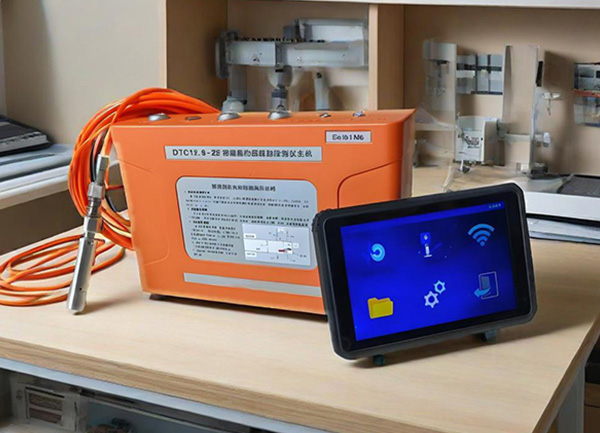

DTC12.8矿用随掘地质超前探测仪实物图
