KJJ18本安型环网交换机

防爆型KJJ18矿用本安型环网交换机产品概述

KJJ18本安型环网交换机是KJ91N(A)型煤矿安全监控系统的主要设备。随着Internet遍及每个角落，已经进入了一个崭新的现代通信技术的时代；该交换机是我公司专门开发的应用于煤矿工业控制的以太网设备。该交换机符合IEEE802.3标准，由于煤矿井下工作环境恶劣，该交换机采用冗余网络、解环自愈、断线快速恢复等技术，极大的满足煤矿井下复杂恶劣的工作环境。

防爆型KJJ18矿用本安型环网交换机使用范围

KJJ18本安型环网交换机为矿用本质安全型产品，防爆标志为：ExibⅠ，可应用于煤矿有瓦斯和粉尘的危险场所中。

1、KJJ18矿用本安型环网交换机的关联设备：KDW660/18B型矿用隔爆兼本安型直流稳压电源防爆型式：隔爆兼本质安全型；防爆合格证号：320110604；

2、KJJ18矿用本安型环网交换机配接设备：KJ91N(A)-F型矿用本安型安全监控分站

防爆型式：矿用本质安全型；

防爆合格证号：320110527；

防爆型KJJ18矿用本安型环网交换机产品特点

1、采用工业级元器件和专门设计，确保产品的高可靠性；

2、可在极端的温度范围内稳定工作，能适应工业现场恶劣的工作环境；

3、提供双电源用于保护，当一路电源出现故障设备还能正常工作；

4、组网灵活，可组成光纤自愈环网、超级以太网自愈环网或光电组合环网；

5、支持电口自动协商功能，无须配置，可自动与对端电口设置保持一致；

6、兼容RS485通讯方式、TCP/IP方式；

7、具有两路光通信接口，可实现环网。

防爆型KJJ18矿用本安型环网交换机技术参数

1、交换机工作电压：18±0.5V/12±0.5V。

2、以太网光信号接口接口数量：4个；

传输方式：全双工TCP/IP传输协议，波长为1310nm的单模光纤；

传输速率：10/100自适应；

光发射功率：≤-5dBm；

光接收灵敏度：≤-20dBm；

到KJ91N(A)-J数据传输接口之间 大传输距离：20km｛使用MGTSV-(2、4、6、8、10、12)A型光缆｝。

3、以太网电信号接口性能（本安接口）接口数量：6个；

传输方式：全双工TCP/IP传输协议；

传输速率：10/100Mbps自适应；

信号工作电压峰峰值：1V~5V；

到分站设备之间 大传输距离：5m（MHYVR电缆，电缆分布参数：分布电容：≤0.06μF/km；分布电感：≤0.8mH/km；

直流电阻：≤12.8Ω/km）。

4、RS485信号接口（本安接口）接口数量：6个；

传输方式：半双工RS485信号，双极性；

传输速率：2400bps；

信号工作电压峰峰值：≤12V；

到分站设备之间大传输距离：10km（MHYVR电缆，电缆分布参数：分布电容：≤0.06μF/km；分布电感：≤0.8mH/km；直流电阻：≤12.8Ω/km）。

5、 本安参数： Ui：DC18.3V；Ii：840mA；Ci：1.1µF；Li：0µH。

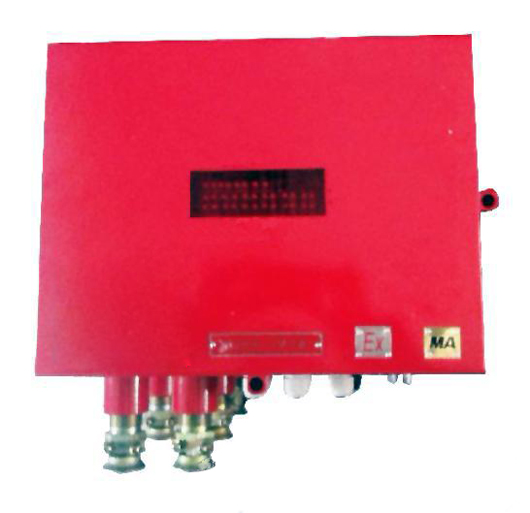

KJJ18矿用本安型环网交换机实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
