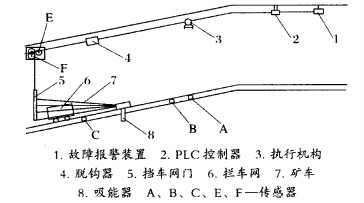

传感器A、B一起完成矿车下行时的测速功能，传感器c用于矿车下行时发出放下拦车网门信号，传感器 E、F分别用于拦车网门提升和下放到位判定，安装 于门轴附近的钢板上。
整个系统工作过程：当有矿车下行时，传感器A、B将矿车下行越过它们的时间信号传递给PLC控制器， PLC控制器将完成矿车速度是否正常的判断。若矿车 速度在正常的速度范围内，PLC控制器将控制电机正 转完成上提拦车网门操作；拦车网门上提到位后，传感器E将发出上提到位信号，PLC控制器将控制电机停止旋转；当矿车下行越过传感器c后，传感器c将发出矿车下行通过拦车门的信号，PLC控制器将控制电机反转放下 拦车网门，放到位后传感器F将发出下放到位信号， PLC控制器控制电初停转，使门处于常闭状态；当矿 车下行的速度超出正常工作速度或矿车脱轨时， PLC控制器将控制电机不工作，处于常闭状态的拦车 网门将矿车拦住，保障了斜井下部设备和人员的安全。当矿车上行越过C后，传感 器c将发出矿车上行 信号，PLC控制器接到信号后，控制电机上提拦网门；矿车过了B传感器后，B传感器将发出上行矿车越过拦网门信号，PLC控制器控制电机放下拦网门，完成一个循环。
