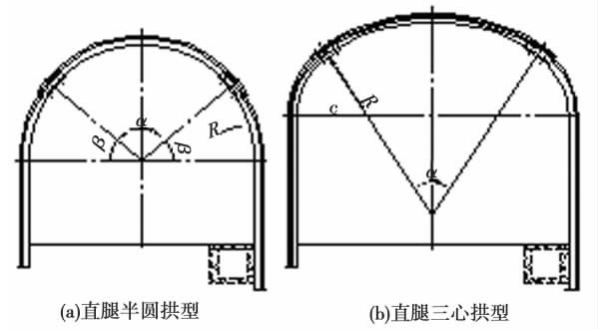

1、普通架型
普通架型设计简单，需要注意的是α和β角的选择，应综合考虑支架规格尺寸，围岩特征、矿井提升运输能力及施工方法等，综合权衡选择α和β角以使分节长度l1、l3、l4限制在合理范围内，对于宽度超过4m的大断面支架，一般还应在l1中进一步分段，以便运输、施工。
2、斜腿圆拱型支架
为增强支架抗侧压能力，可将直腿U型钢支架棚腿设计成一定扎角，棚腿扎角与圆拱水平起始角γ成互余关系。
该架型参数设计与直腿半圆拱型支架完全相同只是在组合使用上略作变动，设计巧妙，加工简单，施工快捷，使用效果好，抗侧压能力强，能很好的吸收围岩侧向变形能，弥补了可缩性支架侧向收缩量小的缺陷。

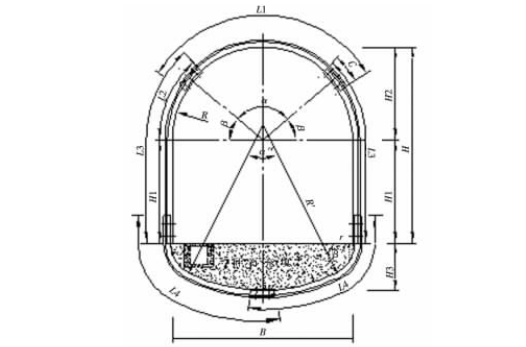

3、 直腿底拱全封闭型支架
对于底鼓严重、侧压不明显的巷道，建议使用该架型，它一方面增强了支架抗底鼓能力，另一方面在挖底施工过程中释放了部分底板变 形能，改善了维护条件。
4、 交岔点支架系列
交岔点U型钢支架通常要求架型统一，尺寸逐棚等差加大规律性强设计方法如下：
a、 依据围岩特性和强度要求确定U型钢支架架型、棚距。
b、 根据现场交岔点情况确定支架最 小、最 大支架尺寸，选择合理的每棚加宽、加高值，以便于设计、加工和施工。
