煤矿皮带集控系统

煤矿皮带集控系统的简介

主要用于煤矿井下的皮带自动化控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。装置内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间灵活、通用。

煤矿皮带集控系统的技术指标

煤矿皮带集控系统的主要功能

打滑保护
安装矿用速度传感器，对皮带速度进行实时监测。当输送带速度在10s内均在额定带速的50%～70%范围内，或输送机带速小于等于50%额定带速时，或输送机带速大于等于110%额定带速时，报警并停止输送机的运行。对输送机正常启动和停止造成的速度变化，不应有动作。

堆煤保护
在2s内连续检测到煤位超过预定位置，报警并停止输送机运行，其保护动作的作用力不大于9.8N。

跑偏保护

当运行的输送带超出托辊端部边缘200mm时，发生跑偏时，报警并停止输送机运行，其保护动作所需作用于跑偏传感器中点正向力为20～100N。

温度保护

在测温点处温度超过设定值时，装置2s内应报警，同时应能启动洒水电磁阀，喷水降温。

烟雾保护

连续2s内烟雾浓度达到1.5时，报警并停止输送机运行。

撕裂保护

运行中的输送机纵向撕裂时，报警并停止输送机的运行。

双向急停保护

检测双向急停开关在任何一边施加40～200N的力时，双向急停开关能停止输送机的运行，并自锁。

语音功能

通过该系统皮带巡检人员可随时与沿线人员通话，便于皮带检修、联络，同时地面可通过AD电话实现与皮带沿线的半双工通讯。

实时记录

井上计算机现在对操作记录、启停记录、电流检测记录、传感器状态记录、设备开机率统计记录、运行状态记录及运输量等都可保留至少一个月，工作人员可随时翻看记录。在增加工作站后此记录可保留3-6个月。

视频监控

将皮带所有转载点、给煤点等主要位置全部安装矿用防爆摄像机，进行实时视频监控，防止事故的发生。

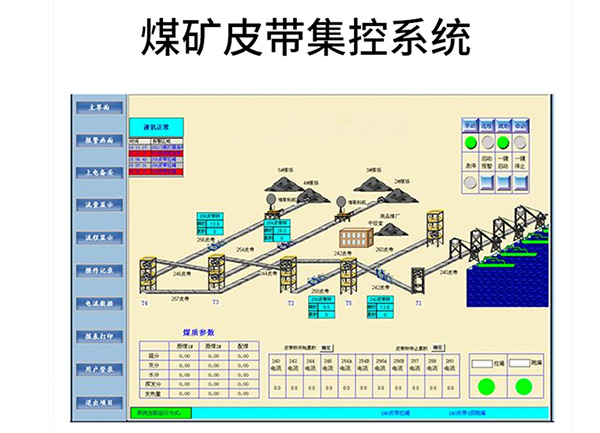

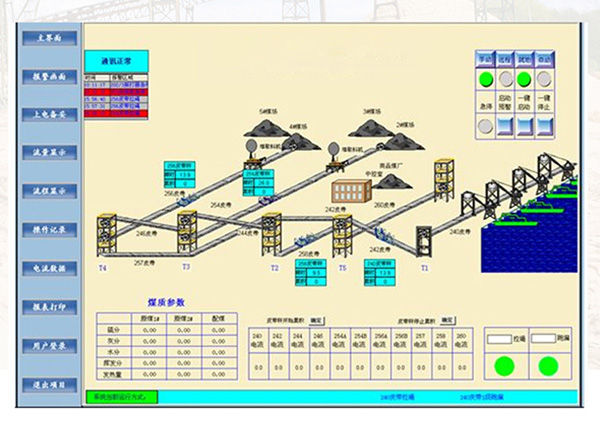

煤矿皮带集控系统实物图
