自移式设备列车组

自移式设备列车组主要适用于煤矿井下综采工作面轨道巷，用于安装和运输乳化液泵站、液箱、工具箱、备件箱、变压器、综保、开关等设备和材料。

在线咨询

在手机上查看本产品

中煤官方微信支付

自移式设备列车组同类产品推荐

自移式设备列车组产品详情

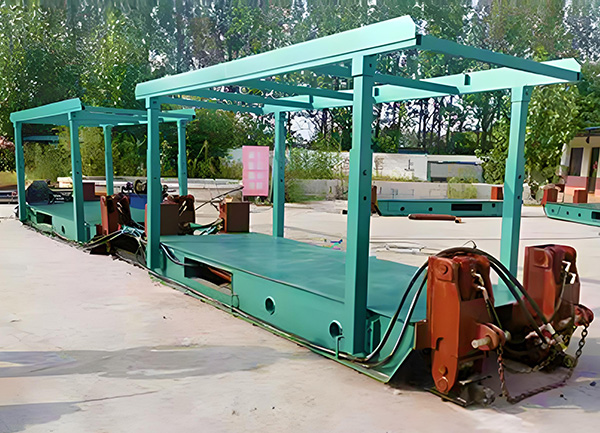

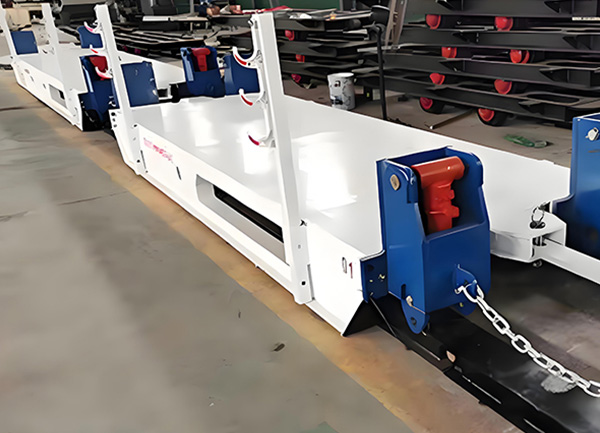

自移式设备列车组简介

自移式设备列车组主要适用于煤矿井下综采工作面轨道巷，用于安装和运输乳化液泵站、液箱、工具箱、备件箱、变压器、综保、开关等设备和材料。

自移式设备列车组的设计特点在于其可移动性，它可以在工作面推进时随之移动，无需在巷道中频繁地搬运和安装设备。该列车由车体、支撑机构、推进油缸、行走轨道和辅助支撑轨道等部分组成。车体由锰板组焊而成，是整台列车的主要部分，主要用于存放和安装设备。支撑机构由主支撑机构和辅助支撑机构组成，主支撑机构主要用于支撑车体，辅助支撑机构则在推进油缸的作用下辅助支撑车体。推进油缸固定在行走轨道上，通过操作推进油缸控制手柄，使活塞杆伸出或缩回，推动车体沿着行走轨道移动。同时，辅助支撑轨道可跟随车体一起推进，在推进油缸拉移行走轨道时起到支撑车体的作用。

自移式设备列车组技术参数

序号	项目	参数		单位	备注
1	自重	4680±50		kg
2	支撑千斤顶数量	4		个
3	推移千斤顶数量	2		个
5	平板车载重	40		t
6	推移力	480		kN
7	牵引力	60		kN
8	支撑力	960		kN
9	支撑提升高度	90		mm
10	额定工作压力	31.5		MPa
11	支撑油缸	Φ100-63		mm
12	推移油缸	Φ100-63		mm
13	乳化液泵站供液流量	200		L/min
15	控制方式	手动阀
16	高度	450	mm
17	长度	3000--7000	mm		可选
18	宽度	1350--1550	mm		可选
19	适应角度	±12	°
20	推移步距	900	mm
22	组列数量	40	节
23	组列长度	≤144	m
