ZTR矿用地质雷达

ZTR矿用地质雷达功能

矿用地质雷达是利用钻孔雷达反射成像原理进行钻孔周围的地质探测。探测钻孔周围半径0～30米范围的地质情况（探测距离视岩层性质而定）。

ZTR矿用地质雷达用途

ZTR矿用地质雷达适用于矿山、公路、铁路、水利及国防等工程的钻孔周围地质探测及隧道地质钻孔超前探测，主要探测内容有断裂带探测、空洞探测、含水地层探测、软弱岩层探测和岩层等探测。

ZTR矿用地质雷达原理、技术特点

1.工作原理：

矿用地质雷达是利用钻孔进行钻孔周围地质雷达反射成像的原理。系统包括雷达发射/接收天线和主机。天线与主机通过无线WI-FI模式进行连接，并进行数据采集、存储、显示、处理分析成像。

发射天线发射高频宽带电磁波，接收天线接收钻孔周围30米范围内岩土煤炭等介质的反射波。雷达波的传播受到岩土电磁性质及几何形态的影响，接收端电磁波的强度和波形会发生变化。通过接收电磁波的双程走时、振幅和波形资料，可以推测出钻孔周围30米范围内岩土煤炭等介质的结构特征。‌

2.技术特点

(1)即可钻机推进，也可手推杆推进；

(2)主机与天线无线连接，操作简便；

(3)钻孔雷达数据和钻孔轨迹数据同步探测记录；

(4)数字化天线，钻孔周围360°空间发射和接收；

(5)钻孔内自发自收，无外界干扰；

(6)发射功率大、接收灵敏度高，可探测较远距离；

(7)天线密封性好，耐压值2MPa，无水钻孔和有水钻孔均可探测；

(8)软件功能强达，适用国际通用数据格式；

(9)天线自带可充电电池，克服电缆线供电的干扰。

ZTR矿用地质雷达技术指标

探测模式：无线存储式；

适用范围：干孔、湿孔均可探测；

推送方式：专用推杆推进(1m/根)或钻机钻杆推进；

探测深度：专用推杆：1米-200米（钻进推进：无深度限制）；

适用钻孔孔径：50mm以上钻孔；

天线类型：偶极天线；

天线频率：20MHz～200MHz；

探测钻孔周围半径：0.5米～15米；

天线耐压：耐压值2MPa；

A/D转换：24位；

工作方式：单孔反射；

仪器供电：6.4V，可连续工作８小时；

主机与天线连接方式：WI-FI；

数据传输端口：USB、蓝牙、WI-FI；

天线尺寸重量：发射天线：直径40mm，长度0.8m，重量1.9Kg；接收天线：直径40mm，长度1.4m，重量2.8Kg；

轨迹测量范围和精度：

             方向角：0°～360°，高分辨精度0.1°，误差±1°

             俯仰角：0°～±90°，高分辨精度0.1°，误差±0.1°

             横滚角：0°～360°，高分辨精度0.1°，误差±1°

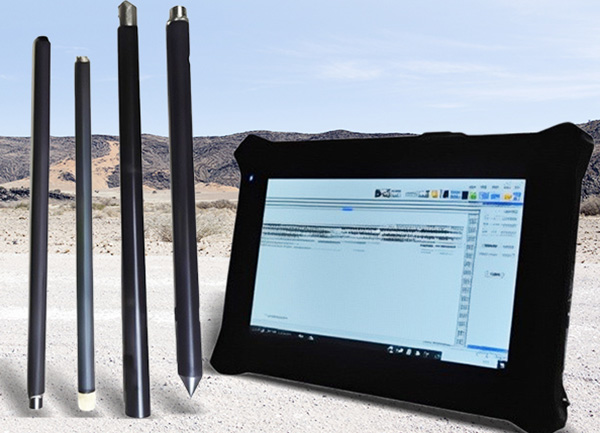

ZTR矿用地质雷达实物图
