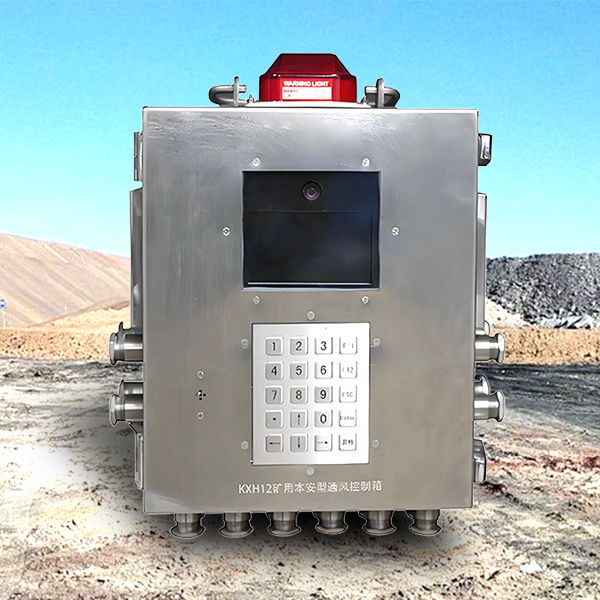

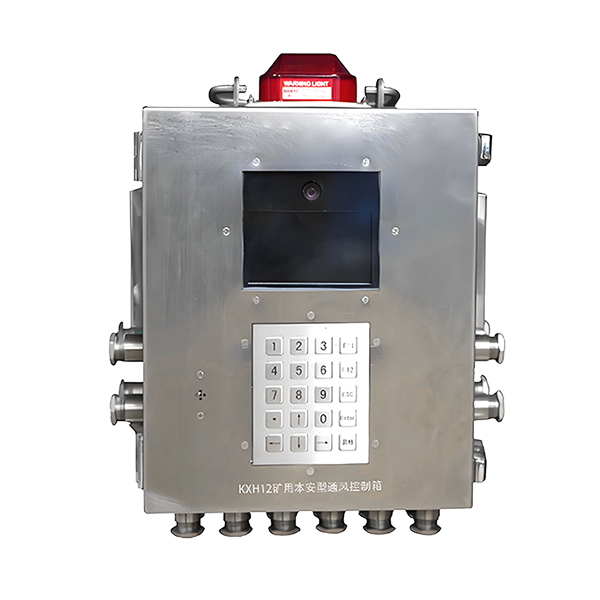

KXH12(A)矿用本安型控制箱

名称

技术要求

工作电压

DC12V

工作电流

≤500mA

RS485信号

a）数量：2路；

b）传输方式：半双工；

c）传输速率：9600bps；

d）工作电压峰峰值：2V～10V；

e）传输距离：2km

以太网电口

a）接口数量：1个；

b）传输方式：TCP/IP全双工；

c）传输速率：100Mbps；

d）信号工作电压峰值：≤2.5V；

e）传输距离≤：100m

以太网光口

a）接口数量：2路；

b）传输方式：TCP/IP以太网光传输；

c）接口形式：SC，光波长1310nm；

d）传输速率：100Mbps；

e）光发射功率：-15dBm～0dBm；

f）接收灵敏度：-30dBm；

g）传输距离：10km

摄像头参数

a）像素：200万；

b）分辨率：1920*1080P 30fps；

c）工作温度：-20～70℃；

d）视场角/焦距：100°/3mm；

e）其他：带麦克风。

屏幕参数

a)尺寸：4.3寸LCD

b)分辨率：272*480

无线Wi-Fi信号传输参数

a）无线接入方式：IEEE 802.11b/g；

b）工作频率：2400MHz±100MHz；

c）调制方式：DSSS/OFDM；

d）发射功率：-10 dBm～14.5 dBm；

e）接收灵敏度：-70 dBm；

f）传输距离：20m（空旷无障碍）。

无线射频传输参数

a）工作频率：433MHz±10MHz；

b）接收灵敏度：-75dBm；

c）调制方式：支持2-FSK、GFSK、MSK调制；

d）传输距离：50m（空旷无障碍）。

CAN接口

a）数量：1路；

b）传输速率：9600bps；

c）工作电压峰峰值：2V～10V；

d）传输距离：2km

设备功能

a）具有9路单线圈电磁阀，或4路双线圈电磁阀控制功能；

b）有两路RS485信号；

c）有6个红外对射传感器接口；

d）有6个风门开关状态传感器接口；

e）具有与调度室和其它控制箱双向音视频通话功能

f）具有声光报警功能，报警声音响度≥85dB,报警指示灯100米可见。
