装岩机

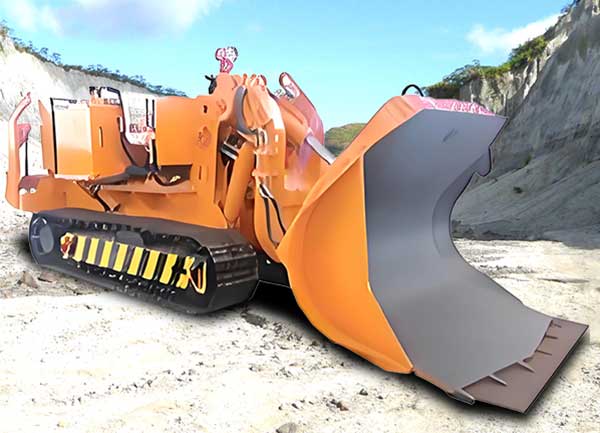

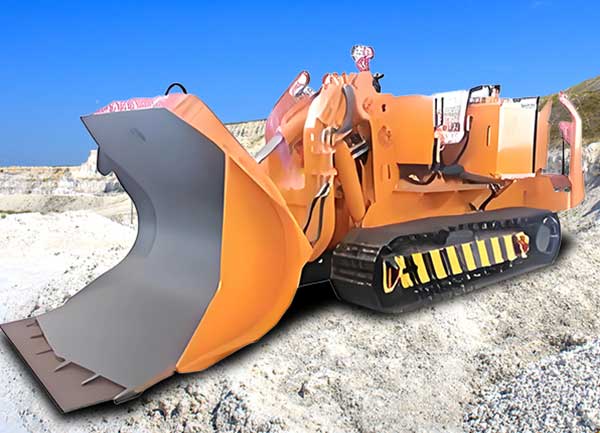

ZCY120R全液压侧卸装岩机

ZCY120R全液压侧卸装岩机是新一代履带行走的无轨装载设备，主要用于煤矿(或其他类矿山)的巷道内的煤岩(或其他类矿石)的装载工作

在线咨询

在手机上查看本产品

中煤官方微信支付

ZCY120R全液压侧卸装岩机同类产品推荐

ZCY120R全液压侧卸装岩机产品详情

ZCY120R全液压侧卸装岩机产品介绍

ZCY120R全液压侧卸装岩机是新一代履带行走的无轨装载设备，主要用于煤矿(或其他类矿山)的巷道内的煤岩(或其他类矿石)的装载工作，也可用于小断面全岩巷的岩石装载工作，具有插入力大、机动性好、全断面作业、安全性好、一机多用等特点。除完成装载作业外还可以为液压钻具提供动力，充当支护时的工作平台，完成工作面短距离运输、清帮等工作，可以显著提高掘进速度，取得良好的综合经济效益。

ZCY120R全液压侧卸装岩机主要特点

1、装载功能强，履带行走插入力大，全断面装载，适用于各种断面的平、斜巷道施工。在较大断面巷道或巷道交叉点施工时，能充分发挥其效率的特点。

2、综合配套性能好、机动灵活、适应性强，可以很方便地与巷道中的其它设备如锚杆钻机、钻车、刮板输送机、带式输送机及矿车等配套。

3、一机多用是ZCY系列全液压侧卸装岩机优于其它类型装岩机的主要的特点:

a、可用铲斗举升重物，如支护用金属支架、碴胎，也可短距离运送物料，如沙石，搬运小型设备等。

b、铲斗举升后可以充当支护工作平台，便于顶板管理。

c、可为其它设备提供高压油源，如为液压锚杆钻机提供动力。

d、本机优异的清帮性能将能实现装载作业100%的机械化，使“无锹”工作面成为现实。

ZCY120R全液压侧卸装岩机技术参数

产品型号		ZCY45R	ZCY60R	ZCY80R	ZCY100R	ZCY120R
技术铲斗容积(m³)		0.45	0.60	0.80	1.00	1.2
主电机功率(kW)		30	45	55
电压(V)		660/1140		660/1140
铲斗宽度(mm)		1370	1520	1696	1696	1876
卸载高度(mm)≤		≥1460	≥1320	≥1600	≥1900	≥2000
卧底深度(mm)≤		400	400	≥400	≥500	≥500
爬坡能力(°)		≥16	≥16	≥16	≥16	≥16
牵引力(kN)		s20	≥20	≥40	≥40	≥40
离地间隙(mm)≥		≥180	≥180	s200	≥200	≥200
行走速度(m/s)≤		≥0.5	s0.5	s0.81	≥0.81	s0.81
工作机构压力(MPa)		16±0.5	16±0.5	16±0.5	16±0.5	16±0.5
行走马达压力(MPa)		22±0.5	22±0.5	22±0.5	22±0.5	22±0.5
外接油口压力(MPa)		20±0.5
噪声(声压级)(dB)		≤90
重心位置		Xg=635 Yg=625	Xg=650 Yg=625	Xg=710 Yg=685	Xg=750 Yg=685	Xg=780 Yg=685
履带接地比压(MPa)		0.09		0.1
外形尺寸	长(mm)	4490	4580	5100	5330	5370
	宽(mm)	1425	1520	1696	1696	1876
	高(mm)	2046	2046	2100	2300	2300
机重(不含油)(kg)		4500	4650	7350	8300	8500
