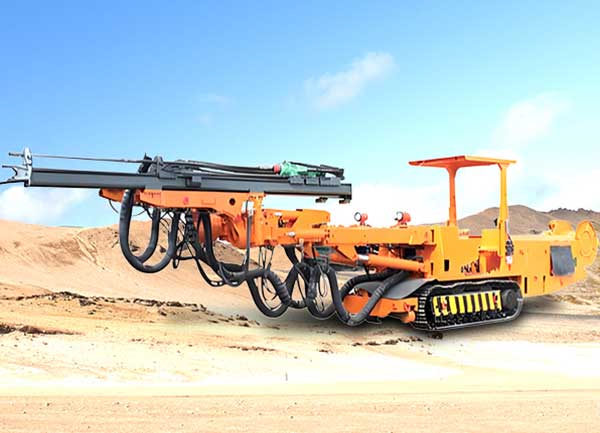

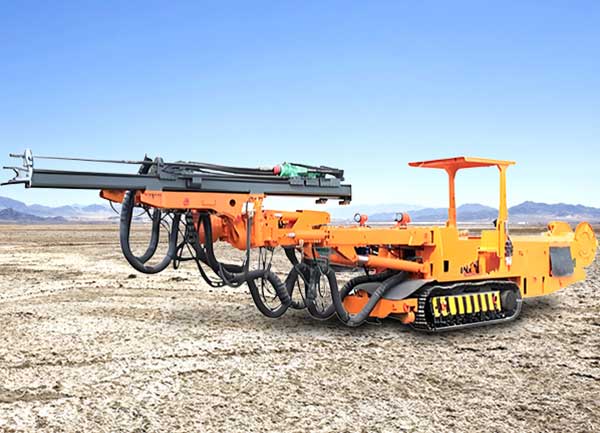

CMJ2-17液压掘进钻车

CMJ2-17液压掘进钻车主要适用于煤矿及其它地下工程中巷道、隧道、隧洞的掘进施工作业；该钻车采用全液压凿岩系统，系统好，设有防卡钎装置，凿岩速度快

在线咨询

在手机上查看本产品

中煤官方微信支付

CMJ2-17液压掘进钻车同类产品推荐

CMJ2-17液压掘进钻车产品详情

CMJ2-17液压掘进钻车产品介绍

CMJ2-17液压掘进钻车主要适用于煤矿及其它地下工程中巷道、隧道、隧洞的掘进施工作业；该钻车采用全液压凿岩系统，系统好，设有防卡钎装置，凿岩速度快，工作效率高；灵活的凿岩机构对巷道的工作面、顶板、侧帮均能凿岩作业，装上短滑架还能很方便的钻凿向上锚杆孔。该钻车的特点是结构紧凑、外形尺寸小、节约能源、噪音低、功能多、效率高。与我公司生产的挖掘式装载机、侧卸式装岩机配套使用，实现岩巷掘进机械化作业，可大大提高掘进速度。

CMJ2-17液压掘进钻车液压凿岩优点

1.节约能源:对一定钻进能力的钻车来说，电动液压系统所需功率，只有气动钻进功率损耗的1/3。功率损失小，故可节约能源。

2.凿岩效率高，速度快:在同类岩石和相同孔径的条件下，凿深孔用液压凿岩机比气动凿岩机的凿岩速度高两倍以上。

3.钻杆成本低:由于液压凿岩参数可调整，因此能在不同的岩石条件下选择凿岩参数。又由于液压凿岩冲击应力波平缓，传递效率高，因此钻具和钎杆一般可节约15%~ 20%。

4.降低凿岩成本:由于液压压力高，在同样冲击速度时液压凿岩机活塞受力面积小，冲击活塞面积接近钎尾面积，应力传递损失小，受力均匀，寿命高、故障少，故可降低成本。

5.改善工作环境，噪音低:由于液压凿岩不必排除废气，因此没有废气及所夹杂的油污而对环境造成污染，提高了工作面的能见度，改善操作环境。液压凿岩除金属撞击声外，无废气排放声音，故比气动凿岩噪音可降低5 ~ 10分贝。

6.提高施工质量:该钻车能保证钻孔深度和间距的精度，液压凿岩爆破后巷道尺寸和表面规整，故可提高工程的施工质量。

7.有利于安全生产:由于司机操作位置远离工作面，处于支护下工作，防止了空顶作业，有利于安全生产。

CMJ2-17液压掘进钻车技术参数

型号	CMJ2-17	CMJ2-25	CMJ2-30	CMJ2-35
外形尺寸（长×宽×高）mm	9020±100×1200±50×2455±50	10350±100×1200±50×2455±50	10350±100×1250±50×2680±50	11005±100×1311±50×2680±50
钻孔直径/mm	2	2	2	2
钻孔直径/mm	Φ32～Φ51	Φ32～Φ51	Φ32～Φ54	Φ32～Φ54
钻孔深度/mm	2475	2475	3090	3090
钻孔深度/mm	2100	2100	2700	2700
适用断面m²	17	25	30	35
工作范围（宽×高）mm	5000×3500	5900×4330	6500×4700	7200×5200
主电机功率KW	55	75	75	75
总重kg	9500	12000	14000	14850±200
爬坡能力	14°	14°	14°	14°
工作状态稳车宽度mm	2115±50	2115±50	2265±50	2265±50
型号	HYD200/HC28	HYD200/HC28	HYD200/HC28	HYD200/HC28
水平提升角度	47°	45°	55°	55°
摆臂	内14°外30°	左35°右35°	左35°右35°	左35°右35°
推拉补偿行程mm	1200	1550	1550	1550
钻管伸缩mm	无	无	850	850
回转	正180°反180°	正180°反180°	正180°反180°	正180°反180°
俯仰	俯105°仰15°	俯95°仰3°	俯95°仰15°	俯95°仰15°
摆角	内14°外47°	内35°外35°	内14°外35°	内14°外35°
额定压力MPa	0.4	0.4	0.8	0.8
额定流量L/min	300	300	300	300
电机功率KW	2.2	2.2	2.2	2.2
额定压力MPa	0.8	0.8	2	2
额定流量L/min	80	80	80	80
电机功率KW	2.2	2.2	3	3
