操作轻松简便，工作平稳无冲击

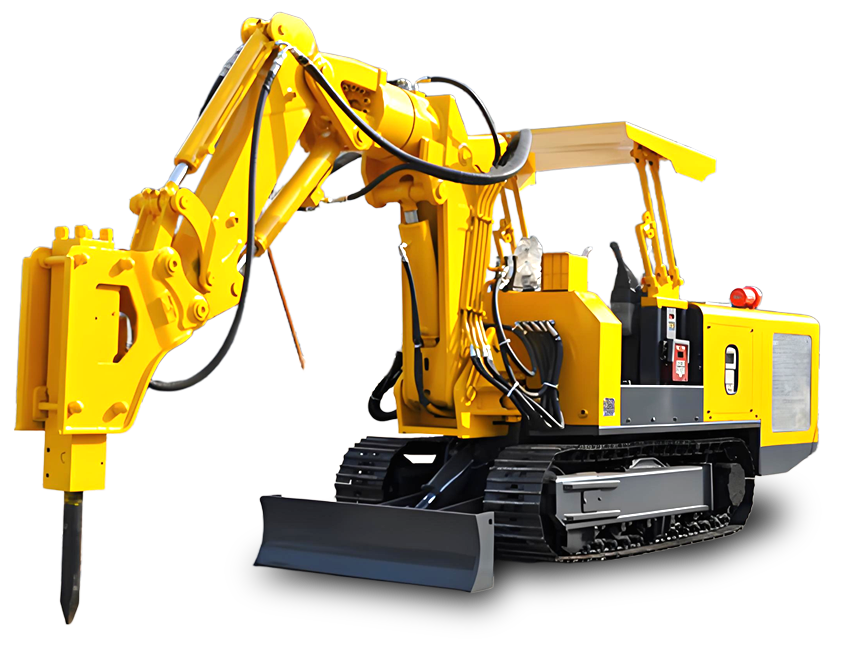

巷道修复机

满足挖掘、侧掏、翻转、破岩、装车、起吊

SATISFY EXCAVATION, SIDE EXCAVATION, FLIPPING, ROCK BREAKING, LOADING, AND LIFTING

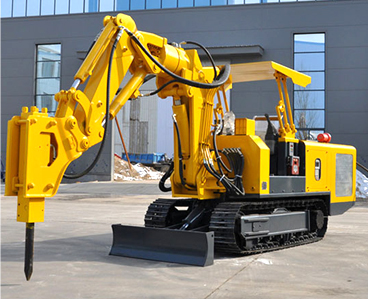

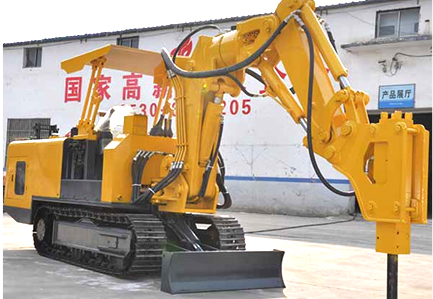

巷道修复机产品介绍

源厂直发非标定制等一站式企业服务

5大优势 脱颖而出 STRENGTHS

结构紧凑 节约能源 COMPACT

煤矿用巷道修复机修复机结构紧凑、外形尺寸小、节约能源、噪声低、效率高；

破碎挖装 铲平维护 BROKEN EXCAVATION AND LOADING

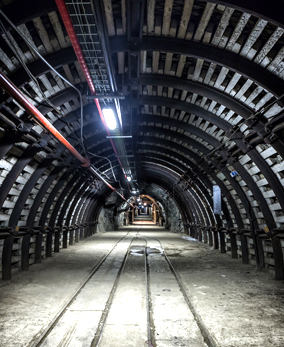

主要用于煤巷、全岩巷，可以对巷道底板、顶板及侧帮进行破碎、挖装、铲平等日常维护作业，也可以对大块的岩石、煤块进行破碎，以便装运。

源厂直发非标定制等一站式企业服务

产品型号			WPZ-22/400L	WPZ-30/600L	WPZ-37/600L
装机功率液压系统参数行走机构参数铲斗作业参数破碎锤参数		kw	22	30	37
	液压系统额定压力	MPa	21.5	21.5	21.5
	液压系统流量≤	L/min	95	95	110
	液压油温升≤	K	50	50	50
	液压油温度≤	°C	75	75	75
	行走驱动方式	/	行走马达	行走马达	行走马达
	行走形式	/	履带行走	履带行走	履带行走
	接地比压	MPa	≤0.1	≤0.1	≤0.1
	行走速度	km/h	1.73	1.73	1.73
	离地间隙	mm	170	170	300
	爬坡能力		14	14	16
	行走力	kN	16KN	25KN	40KN
	铲斗容量	L	47	47	67
	挖掘宽度	mm	3500	4600	5900
	挖取距离	mm	1850	2700	4250
	挖掘高度	mm	3200	3800	4340
	卸载高度	mm	1400	1600	1800
	挖掘深度	mm	700	950	1250
	额定工作压力	MPa	14	14	14
	工作流量≤	L/min	35	50	70
	冲击频率	B.m.p	650-1100	650-1100	450-960
	冲击能	J	400	600	600
	适应钎具规格	mm	45	45	68
	破碎噪声	dB(A)	≤120	≤120	≤120
主机转弯半径		m	<4	<4	<5
运输状态外形尺寸(不含顶棚) (长X宽X高)		mm	4200x950x1180（±50）	4800x1100x1180 （±50）	6300x1200x1280 （±50）
工作质量+5%≤		kg	3200	4700	6500

因产品生产批次、具体型号不同，以上参数仅供参考详情可联系我们的销售人员进行具体核实。

源厂直发非标定制等一站式企业服务

产品细节 彰显品质 PRODUCT DETAILS

破岩能力强 性能稳定 装载效率高，扒斗反铲装料破碎锤设有活动挂钩

01 ARTICLE 1

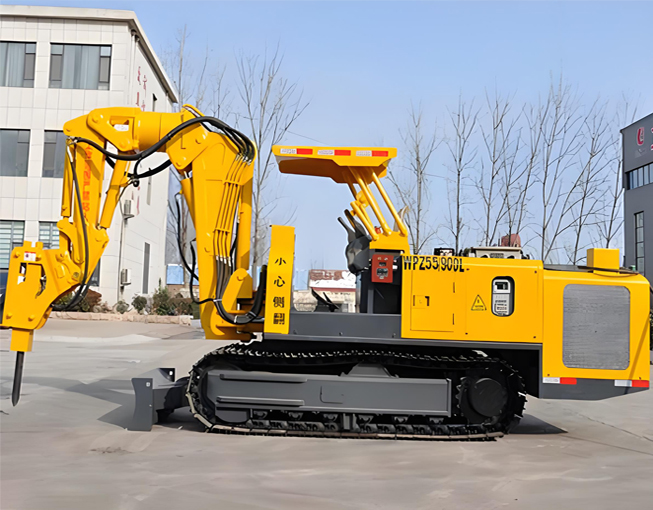

旋转±180° 修复机工作臂可以沿车身轴线旋转±180°，
可以满足挖掘、侧掏、翻转、破岩、装车、
起吊等各项动作要求
THE WORKING ARM OF THE REPAIR MACHINE CAN ROTATE ± 180 ° ALONG THE AXIS OF THE VEHICLE BODY, CAN MEET THE NEEDS OF EXCAVATION, SIDE DIGGING, FLIPPING, ROCK BREAKING, LOADING REQUIREMENTS FOR LIFTING AND OTHER ACTIONS

02 ARTICLE 2
多种功能 实现挖掘毛水沟、卧底、破岩、清理浮煤、
清理皮带机底部、平整巷道及小型配件
吊装等多种功能
REALIZE THE EXCAVATION OF WATER DITCHES, UNDERCOVER OPERATIONS, ROCK BREAKING, AND CLEANING OF FLOATING COALCLEAN THE BOTTOM OF THE BELT CONVEYOR, LEVEL THE ROADWAY, AND SMALL ACCESSORIESMULTIPLE FUNCTIONS SUCH AS LIFTING

03 ARTICLE 3

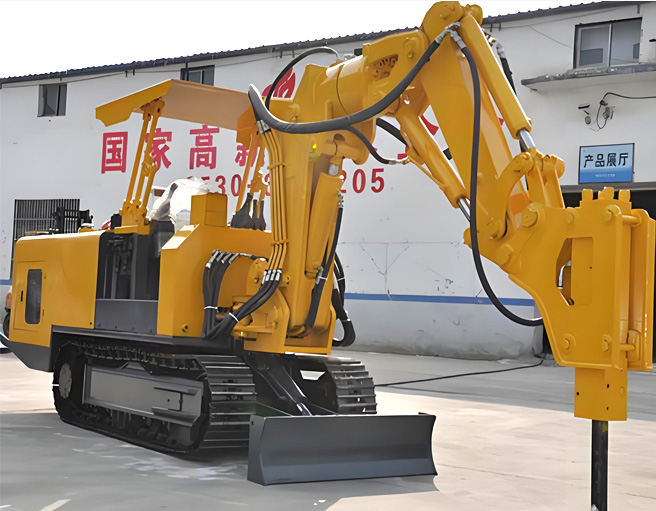

品质发动机 主要动作采用先导阀控制，操作轻松简便，
工作平稳无冲击
THE MAIN ACTION IS CONTROLLED BY A PILOT VALVE, WHICH IS EASY AND CONVENIENT TO OPERATE, WORK SMOOTHLY WITHOUT ANY IMPACT
