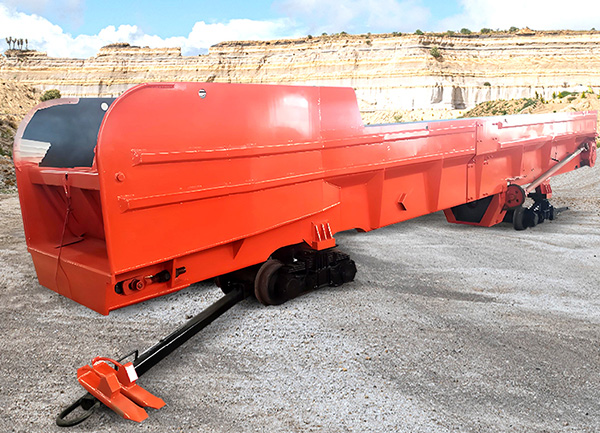

SD系列梭式矿车(在煤矿又称移动式矸石仓)是一种出碴运输设备，主要用于地下矿平巷、铁路隧道、水工涵洞、军事涵洞等工程掘进施工。梭式矿车一般由机车牵引，可以与挖掘式装载机、凿岩台车等配套使用，组成平巷掘进机械化作业线。
车箱内装有刮板运输机，可自动装卸碴石，装卸速度快，效率高。
转向架采用钢板弹簧结构型式，减震性能好，运行平稳，不易掉道。
SD系列搭接梭车具有特殊设计，梭车的前一车箱的卸料端能伸入后一车箱的装料端，从而实现在梭车组列使用时的穿套搭接。即能单车使用、又能组列使用，搭接式梭车既能搭接转载，又能搭接运行。梭车由机车牵引至卸碴场，进行自动端卸和侧卸，但在侧卸时要求在卸碴处铺岔道和双轨，车体绕转向架旋转一定的角度，即可实现侧面卸碴。
车体分前后两个部分，特殊情况下，考虑到解体下井的因素，可进一步拆分，以利于井下运输。
梭式矿车分防爆型和非防爆型两种，供用户选择。
SD系列梭式矿车技术参数 |
||||
|
型号 |
ST(D)-8B |
ST(D)-14B |
ST(D)-25B |
|
|
容积(m³) |
8 |
14 |
25 |
|
|
自重(t) |
10.2 |
13.6 |
22.6 |
|
|
载重(t) |
16 |
28 |
50 |
|
|
轨距(mm) |
600/762/900 |
|||
|
外形 |
长(m) |
9.5 |
11.25 |
16.2 |
|
宽(m) |
1.5 |
1.77 |
1.75 |
|
|
高(m) |
1.8 |
2.56 |
3.24 |
|
|
转弯半径(单车)(m)≥ |
15 |
18 |
25 |
|
|
接载高度(m) |
1.2 |
1.45 |
1.7 |
|
|
卸载时间(min) |
1.5 |
2 |
3.5 |
|
|
运行速度(km/h)≤ |
|
15 |
15 |
|
|
电动机功率(kW)≤ |
13 |
18.5 |
22x2 |
|
|
驱动形式(单/双) |
单驱 |
单驱 |
双驱 |
|
|
转向架中心距(mm) |
5400 |
5450 |
9500 |
|
|
适用钢轨(Kg/m) |
≥24 |
≥33 |
≥38 |
|
|
适用巷道断面(宽*高)(m) |
3x3 |
3.4x3.5 |
4x4.5 |
|
