KJH124型煤矿井口操车监控装置

KJH124型煤矿井口操车监控装置概述

KJH124型煤矿井口操车监控装置采用进口PLC控 制，可监测操车设备各组成部件的工作状态，并集中控制 各操车设备安全有序运行，并可与提升信号系统实现闭锁。

KJH124型煤矿井口操车监控装置由矿用本安型操车 监控装置控制台、矿用隔爆兼本安型直流稳压电源、矿用 隔爆兼本安型控制箱、矿用本安型位置传感器等几部分组 成，各组成部件及系统具备煤安标志。

KJH124型煤矿井口操车监控装置组成明细

操车电控系统

工作流程：

操车工作流程：

罐笼到位一〉收到停车信号一＞安全门打开一〉摇台落下一〉挡车打开一＞推车机推车一＞摇台挡车抬起一〉安全门关闭一＞开车继电器动作（可以发开车信号）-＞ 推车机返回

电气闭锁：

罐笼不到位，安全门、摇台、挡车都不能动作。

罐笼到位，安全门未关闭，摇台、挡车未抬起开车继电器不能动作（发不出开车信号）。

罐笼在位，安全门已关闭，摇台、挡车下放，推车机不能向前推车。

双罐笼提升时，两股道的操车设备之间相互闭锁。

为检修方便，按下检修按键，解除闭锁，这时蜂鸣器报警，提醒现在状态为检修状态，但是，摇台、挡车不抬起，推车机不能向前推车。

操作：

自动：只要按下联动键，以上动作过程可以自动实现。

手动：处在该状态，安全门、摇台、挡车、推车机都可以在闭锁允许情况下单独动作。

KJH124型煤矿井口操车监控装置技术参数

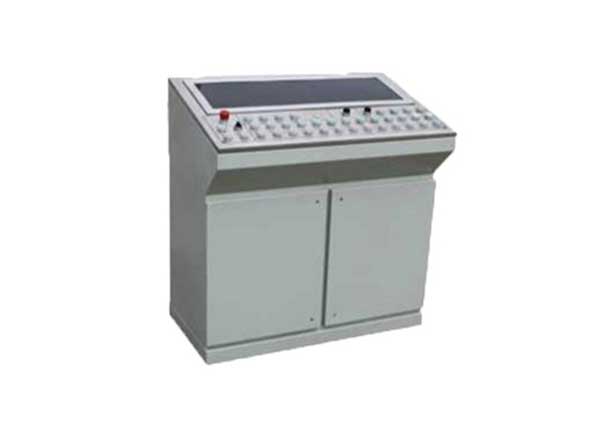

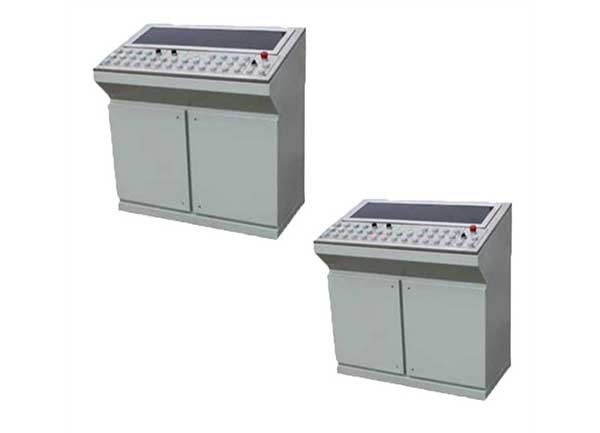

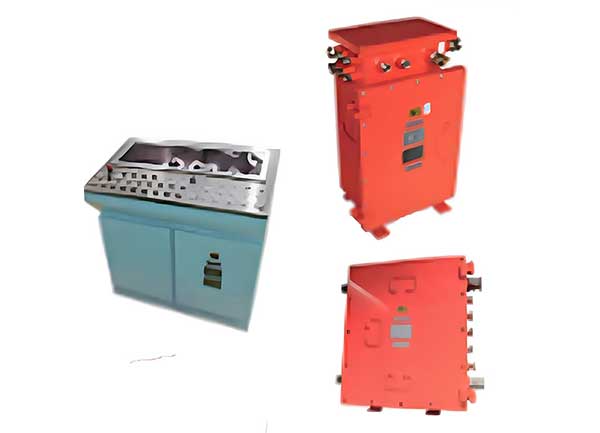

KJH124型煤矿井口操车监控装置实物图
