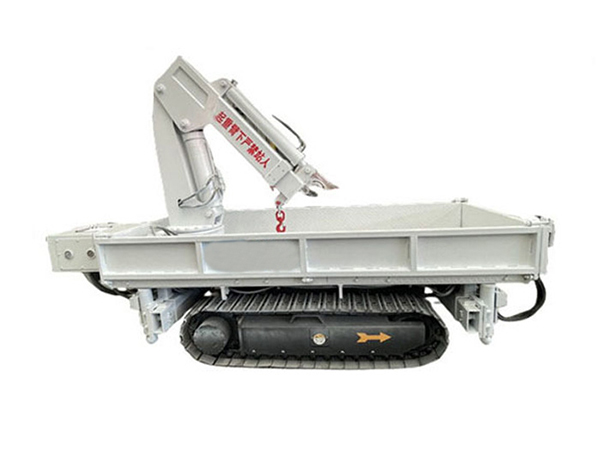

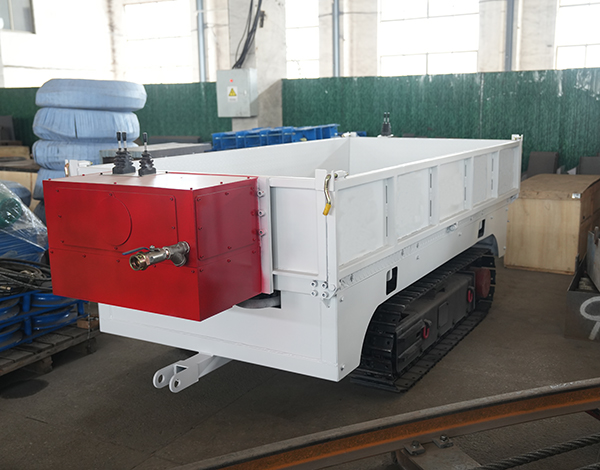

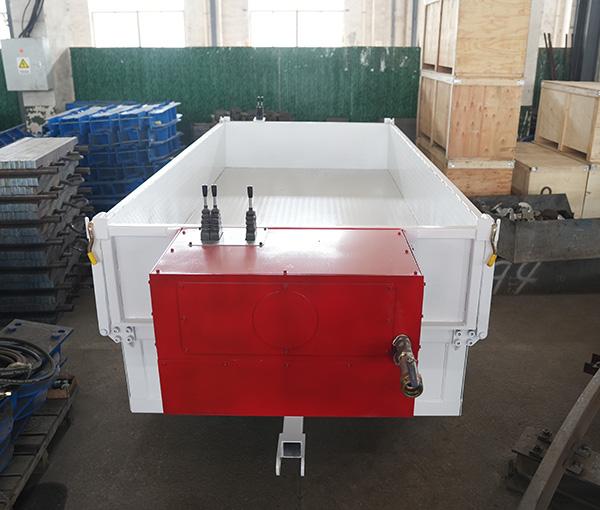

5吨矿用履带式平板车

5吨矿用履带式平板车是一种运输设备，主要用于煤矿、金属矿山等隧道工程。气动履带式搬运车是一种以井下气源为动力，集运输、吊装为一体的井下运输设备

在线咨询

在手机上查看本产品

中煤官方微信支付

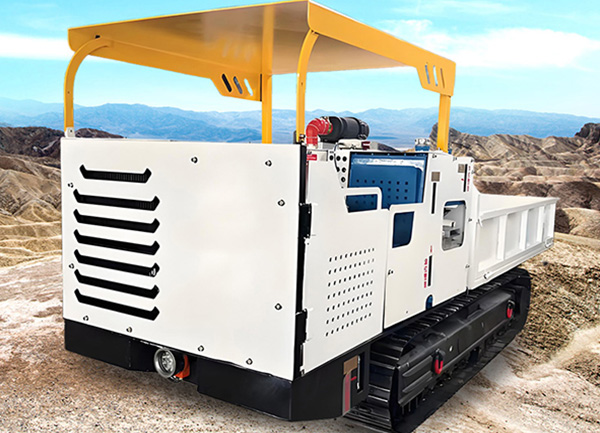

5吨矿用履带式平板车同类产品推荐

5吨矿用履带式平板车产品详情

5吨矿用履带式平板车产品介绍

5吨矿用履带式平板车是一种运输设备，主要用于煤矿、金属矿山等隧道工程。气动履带式搬运车是一种以井下气源为动力，集运输、吊装为一体的井下运输设备，体积小方便灵活，适用于中小重量的各部件的运输和吊装。主要用于底板条件较好，巷坡度不大于 20° 的巷道。平板车具有结构合理、技术性能好、工艺适应性强、操作省力、安全可靠、工作效率高等优点。

5吨矿用履带式平板车产品特点：

本机具有结构紧凑，机型小巧，操作方便，转弯半径小，牵引力大、重载爬坡能力强、机械磨损小、使用寿命长、污染低、运输效率高、防爆性能好等特点，可替代气动单轨吊运输。

1.控制系统只有一组多路换向阀，操作简单。

1.履带行走为双速，可根据不同路况选择不同速度行驶。

2.液压马达自备自锁功能，防止上下坡时自己滑落。

3.动力源为压缩空气，安全可靠。

4.可根据客户要求定制履带式平板车尺寸。

主要结构特征及工作原理

整机主要由底盘、操作箱、泵站、外壳等组成，整机采用模块化结构，各部件相对独立，结构简单，方便装配和维修。

5吨矿用履带式平板车技术参数

项目			单位	数值
	外形尺寸（长宽高）		mm	345011002450
整机	通过半径(Min)		mm	1680
	离地间隙(Min)		mm	300
	爬坡角度(Max)		(°)	±20
	噪声声功率级		dB(A)	≤80
	机重		Kg	2000
	额定载重量		Kg	5000
	起吊重量		Kg	800
	牵引力		KN	≥20
	静制动力(Max)		KN	≥20
	行走速度		m/min	15-35
	接地比压		MPa	≤0.1
气动马达	型号			TH7.0
	额定压力		MPa	0.4~0.7
	耗气量		m³/min	12
	功率		KW	15.5
泵站	油泵	压力	MPa	20
		排量	mL/r	40
	额定压力		MPa	12
	额定流量		L/min	40
行走机构	工作压力		MPa	5
	工作流量		L/min	40
	行走速度		m/min	15-35
吊装机构	起吊重量		Kg	800
	吊臂长度		mm	1200
	二级伸缩臂		Mm	700
	吊臂旋转角度		（。）	180
	胶管		ø32	60m
