BQS系列矿用隔爆型潜水排沙电泵产品介绍
BQS系列矿用隔爆型潜水排沙电泵是煤矿井下工作面、巷道、井底水窝、局部积水水坑及选煤厂排水、工程排水等场合使用，是一种排水工具。
特别适用于煤矿井下巷道及采掘工作面和其他工作环境含有危险气体混合物的场所，排放地下水及含少量有悬浮煤粉、岩屑、煤粒、砂石、泥沙等固体颗粒的污水物。
机组能抽干工作面地表浅层水，也可长期潜入水中工作。电泵结构紧凑、轻小易移、无需引水、双面密封，适应性强等优点。
BQS系列矿用隔爆型潜水排沙电泵结构特征
1、BQ S系列矿用隔爆型潜水排沙电泵的结构上部为隔爆型潜水排沙电泵用电动机、中部为机械密封，下部为水泵，电动机与机械密封及水泵同轴联接组成。
2、电泵由叶轮、蜗壳、进水节、出水口等部分组成，叶轮的固定采用键式由螺母紧固。
3、隔爆型潜水排沙电泵用电动机为三相交流隔爆型干式鼠笼式异步电动机，定子绕组采用聚脂漆包线，使电动机寿命提高。
4、电缆采用特殊的密封结构，水不会进入电机内部，机械密封采用整体式双端面机械密封。装在密封室的电动机轴上，密封室内充15或20号机械油，但不允许注满，应留有
一定的空间，以免电动机运行发热，机械油膨胀使密封破坏。
BQS系列矿用隔爆型潜水排沙电泵工作原理
电泵接通电源启动后，定子便产生旋转磁场使转子转动，从而带动叶轮旋转，由于叶片的离心作用，水以很大的流速和很高的压力经蜗壳通过输水管提升到一定的高度。
BQS系列矿用隔爆型潜水排沙电泵技术参数
|
额定流量(m3/h)
|
0-1500
|
|
扬程范围(m）
|
0-250
|
|
电机功率(kW)
|
2.2-220
|
|
电压等级(V)
|
380/660 660/1140
|
|
叶轮级数
|
单级、多级
|
|
结构形式
|
内装式结构、外装式结构
|
常用型号及技术参数
|
型号
|
流量
|
扬程
|
型号
|
流量
|
扬程
|
|
BQS400-25-55/B
|
400
|
25
|
BQS50-120/2-37/N
|
50
|
120
|
|
BQS70-15-5.5
|
70
|
15
|
BQS40-130/2-37/N
|
40
|
130
|
|
BQS70-150/2-75/N
|
70
|
150
|
BQS100-70-37/N
|
100
|
70
|
|
BQS240-160/2-185/N
|
240
|
160
|
BQS30-170/2-45/N
|
30
|
170
|
|
BQS300-20-37
|
300
|
20
|
BQS80-100-45/N
|
80
|
100
|
|
BQS150-250/3-200/N
|
150
|
250
|
BQS150-50-45/N
|
150
|
50
|
|
BQS40-80/2-22/N
|
40
|
80
|
BQS200-45-45/N
|
200
|
45
|
|
BQS40-20-5.5/N
|
40
|
20
|
BQS240-30-55/N
|
240
|
30
|
|
BQS15-55/2-5.5/N
|
15
|
55
|
BQS70-130/2-55/N
|
70
|
130
|
|
BQS25-30-5.5/N
|
25
|
30
|
BQS150-70-55/N
|
150
|
70
|
|
BQS150-30-22
|
150
|
30
|
BQS400-30-75/B
|
400
|
30
|
|
BQS200-15-22
|
200
|
15
|
BQS500-20-75/B
|
500
|
20
|
|
BQS160-20-22
|
160
|
20
|
BQS300-40-75/
|
300
|
40
|
|
BQS25-150/2-30/N
|
25
|
150
|
BQS180-90-90/N
|
180
|
90
|
|
BQS200-22-30/N
|
200
|
22
|
BQS100-150/2-90/N
|
100
|
150
|
|
BQS80-60-30/N
|
80
|
60
|
BQS280-65-90/B
|
280
|
65
|
|
BQS100-50-30/N
|
100
|
50
|
BQS500-35-90/B
|
500
|
35
|

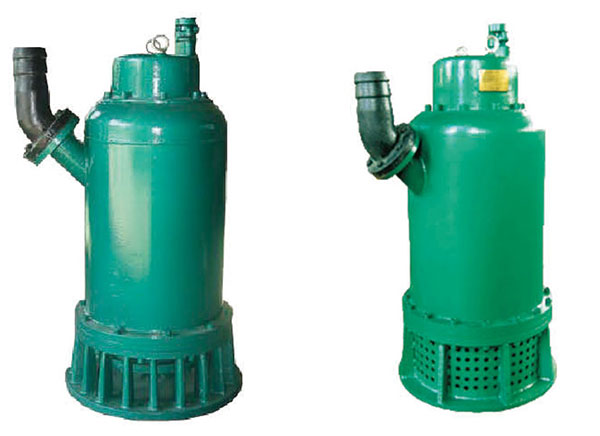

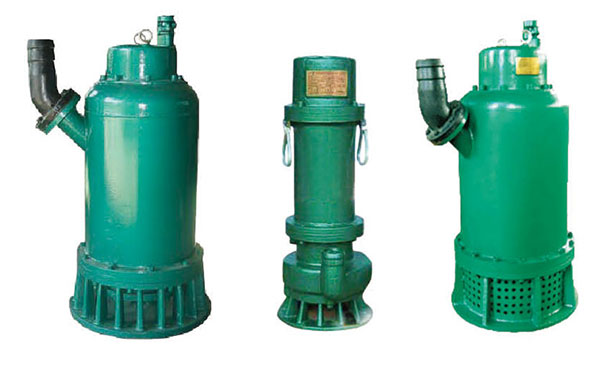

BQS系列矿用隔爆型潜水排沙电泵产品图片
