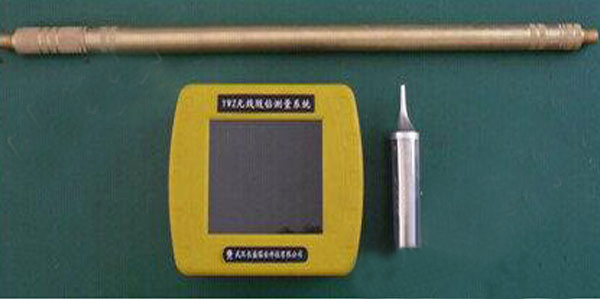

YZG360矿用本安型随钻轨迹深度测量仪

测量钻孔轨迹和深度,实时监测生成钻孔轨迹和深度图, 在现有的钻机基础上,不需要通缆钻杆,钻机无需改造就可同时进行随钻轨迹和深度测量

在线咨询 VR全景立即购买

在手机上查看本产品

中煤官方微信支付

YZG360矿用本安型随钻轨迹深度测量仪同类产品推荐

YZG360矿用本安型随钻轨迹深度测量仪产品详情

YZG360矿用本安型随钻轨迹深度测量仪用途

测量钻孔轨迹和深度,实时监测生成钻孔轨迹和深度图, 在现有的钻机基础上,不需要通缆钻杆,钻机无需改造就可同时进行随钻轨迹和深度测量，克服了一直困扰因钻孔塌孔而不能测轨迹和深度的问题。
　　1、地质勘探孔、抽放孔、探放水孔、注浆加固孔等钻孔轨迹测量；
　　2、巷道导向钻孔轨迹准确测量；
　　3、定向钻孔的方向及定向钻进的造斜精度测量；
4、钻孔深度测量。

YZG360矿用本安型随钻轨迹深度测量仪功能与特点：

无线随钻轨迹深度测量仪是我公司推出的一种的随钻钻孔轨迹和孔深的测量仪器,它性能，工作可靠，技术指标高；可随时为定向工程测量钻孔孔斜、方位、工具面、温度和钻孔深度等参数，能其及时了解钻孔钻具的工作状态，实现准确的钻孔轨迹和孔深再现。
采用无线传播方式将孔斜、方位、工具面、温度和钻孔深度等钻孔信息传输到孔口外，不需要通缆钻杆，可大大降低传统的有缆随钻测量系统的费用，可对定向孔、水平孔、大位移孔及分支孔孔眼轨迹进行控制。
YZG360矿用本安型随钻轨迹深度测量仪具有以下特点：
1）精度高：探管内部采用高精度多轴姿态传感器，提高了轨迹测量精度及稳定性，传感器带有硬件校正和软件校正功能，保障数据的准确性；
2）稳定性好：精湛的工装设计和装配，地提高了仪器的抗震性能和防水性能，了煤矿环境下的稳定性；
3）操作简便：液晶显示，界面友好，普通用户经过简单培训或根据手册操作即可实现测量；
4) 装备轻便：测量探头长度小于1.0m ，整机重量小于3.0kg ，一人即可携带下井；
5) 效率高：深度和轨迹测试，电池持续工作时间达120小时；
6) 容量大：16GB 容量，；

7)成图软件：配套有专用的处理软件，可方便的将测量数据进行成像和后续分析。

YZG360矿用本安型随钻轨迹深度测量仪主要参技术数:

序号	项　目	单　位	技术参数
1	测钻孔深度范围	m	0~300
2	适用钻杆直径(普通钻杆)	mm	≥Ф42
3	适用钻杆长度(普通钻杆)	mm	≥800
4	随钻测量方位角	°	0-360(±1)
5	随钻测量倾角	°	-90--+90(±0.1)
6	随钻测量工具面向角(滚角)	°	0-360(±1)
7	随钻测量温度	°	0-100
8	钻孔深度测量误差	m	≤2.0%
9	随钻测量数据传输方式		无线
10	随钻测量通信距离	m	0~300
11	随钻探头工作时间	小时	≥120
12	主机工作时间	小时	≥16
13	测量探头尺寸	mm	Φ32*750
14	测量探头耐压	MPa	5
15	测量探头镍氢充电电池供电	伏	12
16	孔口主机显示屏	寸	8
17	主机存储容量	GB	16
18	防爆类型(主机和测量探头)	本安型	ExibI
