外球面轴承

外球面轴承简介：

外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。 虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也比较粗糙，因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。

外球面轴承性能：

带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同，只是顶丝不在内圈上，而是在偏心套上。圆锥孔外球面球轴承的内孔为带1：12锥度的圆锥孔，可直接安装在锥形轴上，或借助紧定衬套安装在无轴肩光轴上，并可微调轴承游隙。外球面轴承优先适用于要求设备及零部件简单的场合。主要用来承受以径向负荷为主的径向与轴向联合负荷，一般不宜单独承受轴向负荷，此种轴承可以分别安装内圈（带全组滚子与保持器）和外圈。该种轴承不允许轴相对外壳有倾斜，在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小，对轴承能否正常工作关系很大，当轴向游隙过小时，温升较高；轴向游隙较大时，轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙，必要时可以预过盈安装，以增加轴承的刚性。

外球面轴承种类：

外球面球轴承主要分为带座外球面球轴承、带立式座外球面球轴承、带方形座外球面轴承、带菱形座外球面球轴承、带凸台圆形座外球面球轴承、带环形座外球面球轴承、带滑块座外球面球轴承、带悬吊式座外球面球轴承、带悬挂式座外球面球轴承、带可调菱形座外球面球轴承、带冲压座外球面球轴承、带其他座的外球面球轴承。

外球面轴承型号参数：

轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
外球面轴承 UKFC206+H2306 TY290505 25 38 125 - - - - -
外球面轴承 UKFC207+H2307 TY290506 30 43 135 - - - - -
外球面轴承 UKFC208+H2308 TY290507 35 46 145 - - - - -
外球面轴承 UKFC209+H2309 TY290508 40 50 160 - - - - -
外球面轴承 UKFC210+H2310 TY290509 45 55 165 - - - - -
外球面轴承 UKFC211+H2311 TY290510 50 59 185 - - - - -
外球面轴承 UKFC212+H2312 TY290511 55 62 195 - - - - -
外球面轴承 UKFC213+H2313 TY290512 60 65 205 - - - - -
外球面轴承 UKFC215+H2315 TY290513 65 73 220 - - - - -
外球面轴承 UKFC216+H2316 TY290514 70 78 240 - - - - -
外球面轴承 UKFC217+H2317 TY290515 75 82 250 - - - - -
外球面轴承 UKFC218+H2318 TY290518 80 86 265 - - - - -
外球面轴承 UKFLU205+H2305 L290504 20 35 125 - - - - -
外球面轴承 UKFLU206+H2306 L290505 25 38 142 - - - - -
外球面轴承 UKFLU207+H2307 L290506 30 43 156 - - - - -
外球面轴承 UKFLU208+H2308 L290507 35 46 172 - - - - -
外球面轴承 UKFLU209+H2309 L290508 40 50 180 - - - - -
外球面轴承 UKFLU210+H2310 L290509 45 55 190 - - - - -
外球面轴承 UKFLU211+H2311 L290510 50 59 217 - - - - -

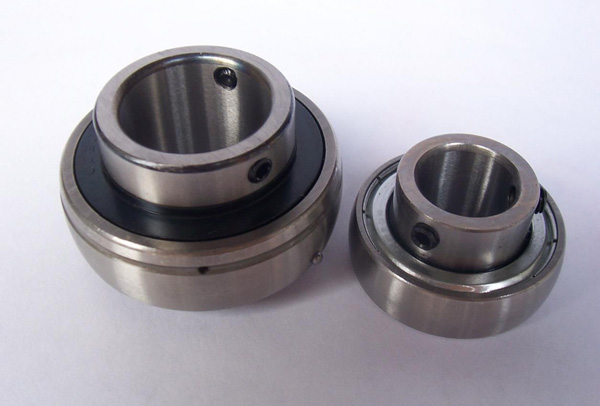

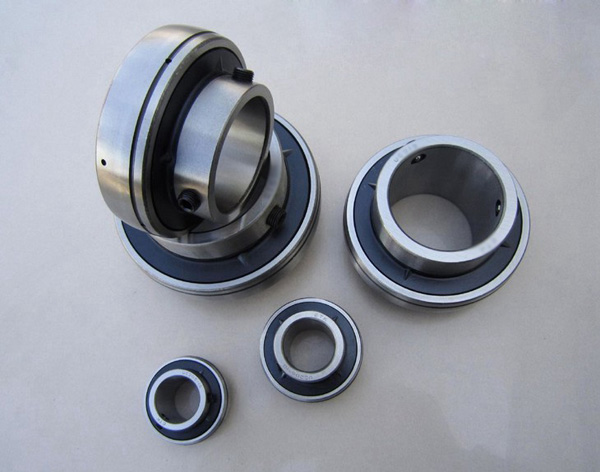

产品实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
