推力滚针轴承产品详情

推力滚针轴承简介:

平面推力滚针轴承由带滚针的推力保持架和推力垫圈组成。滚针受到推力保持架的保持和引导。推力滚针和保持架组件是推力滚针轴承的主要元件。滚针由辐射状排列的袋囊保持和引导。保持架剖面有特定形状,使用淬硬钢带成型。小尺寸保持架采用工业塑料制造。有止推作用,轴向承载,转速低,可以有偏转

推力滚针轴承特点:

滚针轴承装有细而长的滚子(滚子直径D≤5mm,L/D≥2.5,L为滚子长度),因此径向结构紧凑,其内径尺寸和载荷能力与其它类型轴承相同时,外径小,特别适 用于径向安装尺寸受制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、 外滚动表面,为载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

推力滚针轴承产品特性:

在与不同系列的推力轴承垫圈一起使用时,可为轴承的配置提供许多不同的组合。相邻零件表面适于作滚道面时可省去垫圈,使设计紧凑,推力滚针轴承采用的滚针和圆柱滚子的圆柱面为修形面,可减少边缘应力,提高使用寿命。
可选用高精度滚针增加接触长度,使轴承在很小的空间下可获得高载荷能力和高的刚度。安装组件的轴肩端面和外壳孔底面的尺寸公差、几何精度、刚性、轴向跳动、粗糙度应符合符合国际标准。

推力滚针轴承主要用途:

电梯配件 塑料机械 办公器械 医的疗器械
步进电机 减速变速装置 压力转子 健身和运动器材
轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
推力滚针轴承 TP1024 - 10 24 2 7.95 23.9 - - 3.5
推力滚针轴承 TP1224 - 12 24 2 3.75 9.00 - - 2.9
推力滚针轴承 TP1226 - 12 26 2 8.00 25.3 - - 3.8
推力滚针轴承 TP1427 - 14 27 2 6.55 19.8 - - 3.6
推力滚针轴承 TP1528 - 15 28 2 8.95 29.9 - - 4.0
推力滚针轴承 TP1629 - 16 29 2 9.15 31.4 - - 4.4
推力滚针轴承 TP1730 - 17 30 2 9.40 32.9 - - 4.4
推力滚针轴承 TP1740 - 17 40 2.5 17.9 69.3 - - 11
推力滚针轴承 TP1831 - 18 31 2 9.65 34.4 - - 4.8
推力滚针轴承 TP1834 - 18 34 2 9.65 35.1 - - 5.8
推力滚针轴承 TP1838 - 18.35 38 1.984 8.20 30.6 - - 7.1
推力滚针轴承 TP2032 - 20 32 2 11.3 43.4 - - 4.8
推力滚针轴承 TP20351 - 20 35 2 13.2 53.6 - - 5.9
推力滚针轴承 TP2236A - 22.2 36.1 1.984 9.75 37.1 - - 5.6
推力滚针轴承 TP2542 - 25 42 2 14.8 66.2 - - 8.4
推力滚针轴承 TP2645 - 26 45 1.984 7.65 28.4 - - 8.4
推力滚针轴承 TP2845 - 28 45 2 15.1 70.3 - - 9.0
推力滚针轴承 TP30471 - 30 47 2 16.2 78.6 - - 9.7
推力滚针轴承 TP3449 - 34 49 2.5 17.1 73.3 - - 11
推力滚针轴承 TP35521 - 35 52 2 17.1 86.9 - - 11

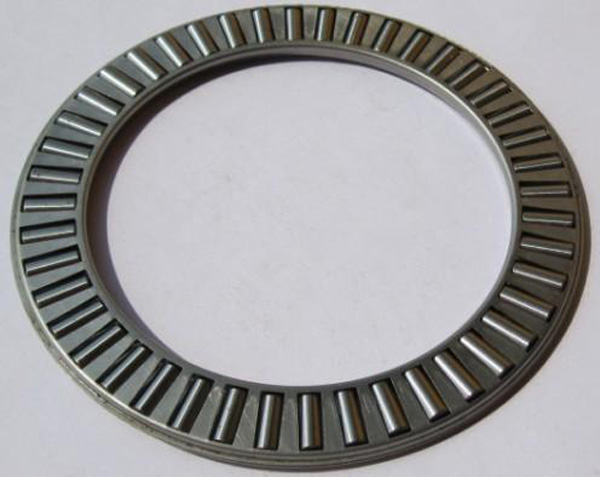

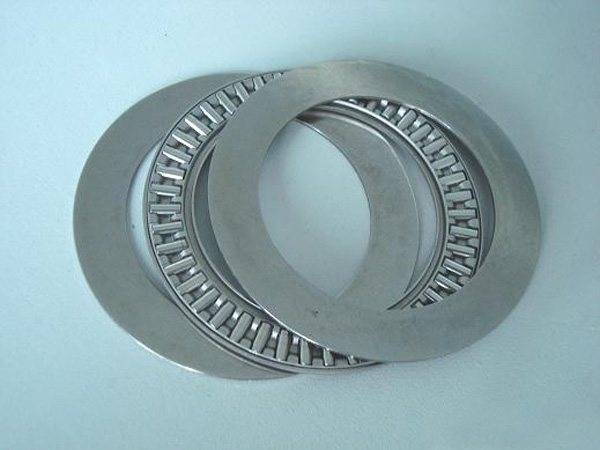

产品实物图

推力滚针轴承推力滚针轴承推力滚针轴承

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
