行星架

行星架是行星齿轮传动装置的主要构件之一,行星轮轴或者轴承就装在行星架上。当行星轮作为基本构件时,它是机构中...

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

行星架产品详情

行星架的介绍

行星架是行星齿轮传动装置的主要构件之一,行星轮轴或者轴承就装在行星架上。当行星轮作为基本构件时,它是机构中承受外力矩的零件。行星轮的结构设计和制造对各个行星轮间的载荷分配以至于传动装置的承载能力、噪声和振动等有很大影响。

行星架特性

行星架的合理结构应该是重量轻、刚性好、便于加工和装配。其常见结构形式有双侧板整体式、双侧板分开式和单侧板式三种。双侧板整体式的刚性好。这种结构如果采用整体锻造则切削加工量很大,因此可用铸造和焊接方法得到结构和尺寸接近成品的毛坯,但应注意消除铸造或焊接缺陷和内应力,否侧将影响行星架的强度、加工质量及使用时可能产生变形。双侧板分开式较整体结构复杂主要用于传动比较小的情况。因这时行星轮直径较小,行星轮轴承往往要装在行星架两侧壁板上,使行星架外径大于内齿顶圆直径;行星架侧板中心的孔径小于太阳轮。

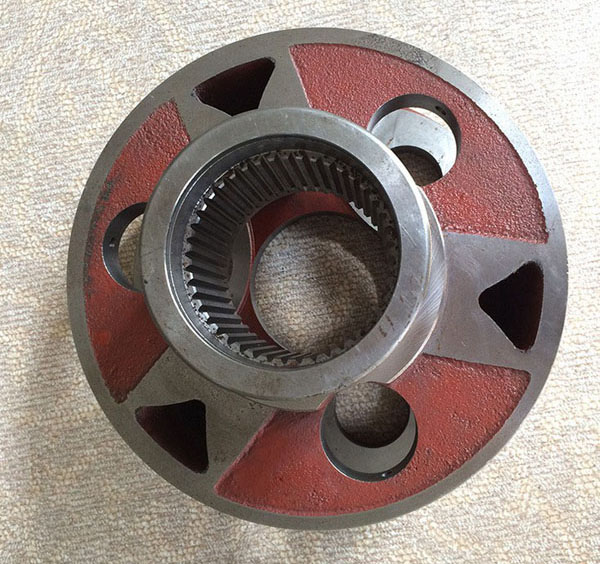

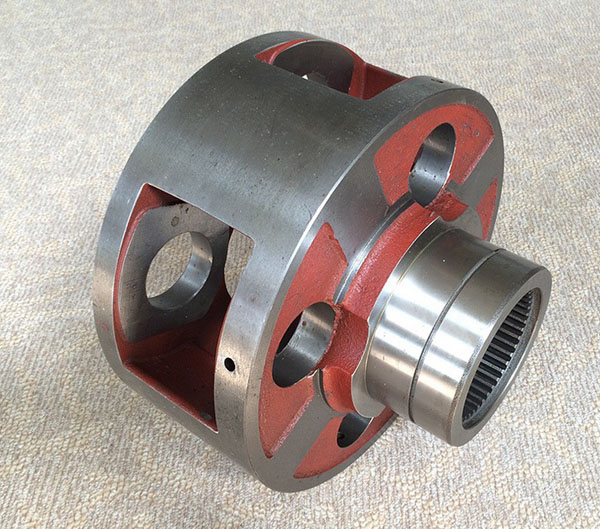

行星架图片




因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
