气动注浆泵适用范围

气动注浆泵主要用于矿井，地铁，隧道，水利，建筑等注浆堵水记忆破碎岩层的注浆凝结工程，也可以用于矿井适应的工作面预注浆。具有气压传动，体积小，重量轻，可无极调量，能定压自动调量，使用可靠等特点。

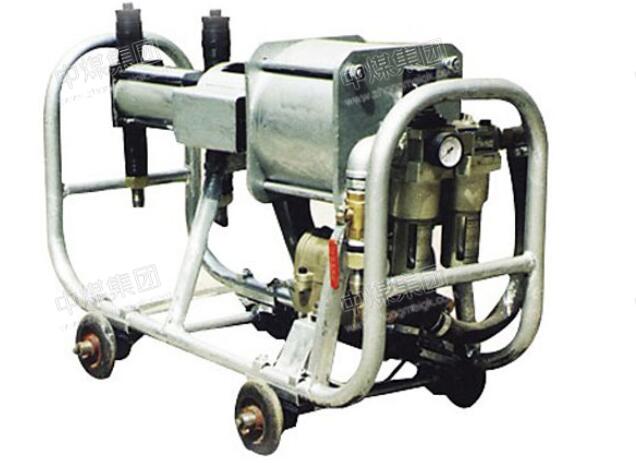

气动注浆泵结构紧凑，体积小，移动方便，直接放置在比较平整的地面上即可；泵的进出口均采用快插接头，连接吸排料管方便快捷，而且密封可靠；泵的动力为压缩空气，能够改变压气的流量进行无极调速；气动马达带动三个活塞泵，马达和三个活塞泵的活塞面积比为28:1，决定了进气压力和输出压力比为1:28，能够定比例的高压输送两种液体。

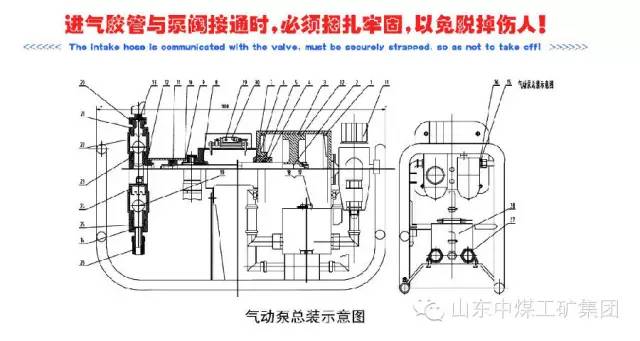

气动注浆泵的基本结构主要由管架、气缸、活塞、端盖、联接箱、液缸、进排浆缸、换向阀和一些辅助件组成。该泵出厂时配有φ60mm，φ100mm两种液缸和二个φ100m的套，注浆时根据需要可以更换液缸。更换时，先松开液缸左端4个M12螺母，拆下前缸盖，拿下液缸。当需φ60mm液缸时，只需拿下前后缸盖的套即可直接安装φ60mm的液缸； 2 当需φ100mm液缸时，拿下前后缸盖上φ75mm的套，换上φ100mm的套便可安装φ100mm液缸。

压缩空气通过球阀到二联体中分水滤气器，净化后的气体到定值式调压阀，在这之间装有一只气压表，可以观察进气压力及判断分水滤气器的滤杯是否堵塞，也可以判断调压阀的工作是否正常，调压阀上的气压表指示调压后输出的气体压力，经过二联体中油雾器到二位五通换向阀及行程阀。气缸拉杆上的拨盘拨动行程阀，由行程阀控制换向阀，变换出气方向，推动气缸活塞作往复运动，气缸排出的废气通过消声器排到大气中去。气缸活塞拉杆直接推动液缸活塞，通过进排浆阀，完成吸排浆的工作，浆液通过混合器及注浆嘴，被压进井壁的孔眼，扩散到岩层的裂隙中去。

二联体中定值调压阀，具有自动调节输出气体流量，而保持输出气体压力不变的性能，由此构成了该泵的闭环自动控制，使排液具有定压自动调量的性能。

注浆初期由于岩层裂隙大，浆液的扩散阻力小，形成了泵压低，这时气缸的活塞运动阻力小，工作气体压力低，调节阀欲维持其输出气体的压力，便自动增大输出气体的流量，因此泵的往复运动速度快，排量便大。（当耗浆量大于泵的最大排量时，注浆的指示压力低于调定压力）。
