翻矸架产品详情

翻矸架产品介绍

翻矸架适用于煤矿井上各类环境,设备的布置方式为左右连体式,卸矸架卸载端头各布置一个导向轮架,便于绞车实现双勾运行。在卸载架的头部、尾部设顶升架、顶升油缸及液压泵站柜架,以实现液压自移卸载架的功能,并将翻卸的矸石堆成山形。

当卸矸架前方或两侧都卸满矸石时,通过液压泵站驱动液压缸实现卸矸架的自动推进、前移,以达到继续卸矸的目的。

翻矸架产品结构特点

提升绞车通过钢丝绳牵引翻矸车上行,通过双轨对称道岔,翻矸车进入各自的轨道。上行翻矸车沿矸石山上行至卸矸架头部时,翻矸车上牵引翻斗卸载钢丝绳被固定住,翻矸车继续前行,翻斗被迫向两侧或前方翻转卸掉矸石,同时限位装置也发出信号,翻矸车停止前进。

翻矸架的参数

型 号 容量 m3 倾角(度) 轨距mm 主导轮直径mm 外形尺寸mm
PGX-1.5 1.5 30 900 1000 7600×3016×2810
PGX-1.5A 1.5 30 900 1000 10300×3800×2800
PGX2-1.5 1.5 30 900 1000 7600×4980×2810
PGX2-1.5A 1.5 30 900 1000 10000×5900×2800
PGX-2.5 2.5 25 900 1000 13368×3222×3233
PGX2-2.5 2.5 25 900 1000 13368×5162×3233
PGX-2.5A 2.5 25 900 1000 1600×4200×3200
PGX2-2.5A 2.5 25 900 1000 1600×6000×3200

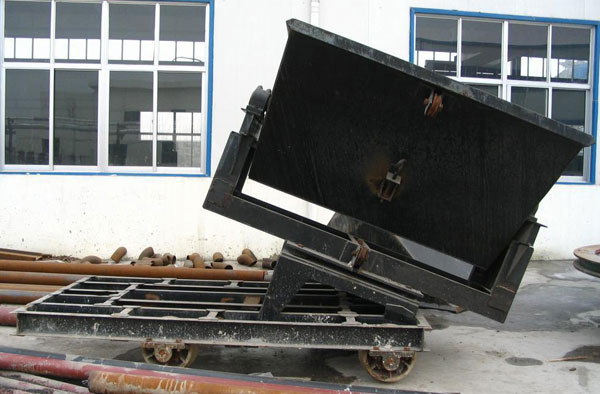

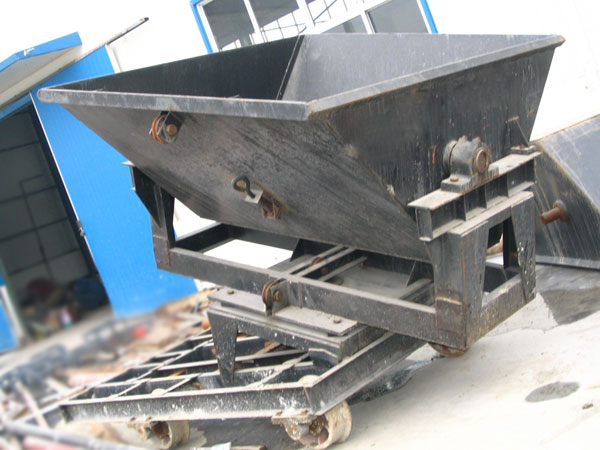

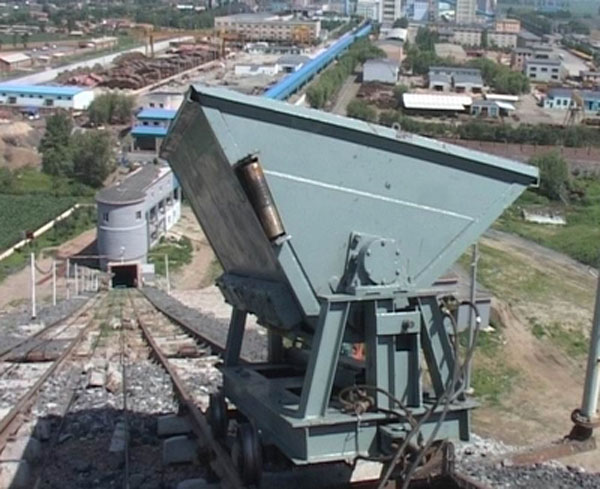

翻矸架实物图




因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
