KXT127通讯声光信号装置

KXT127通讯声光信号装置产品介绍

KXT127通讯声光信号装置采用MCU微控制器与DTMF双音多频技术的电力线载波通讯设备，既具备全线打点信号、扩音呼叫、单工对讲通话功能，又具有选号打点信号功能，凡煤矿井下拥有127V交流电源的场所均可安装使用，用于实现点对点、点对多点的信号通讯。也可用于煤矿井下顺煤流、逆煤流运行的运输系统中实现接力打点。

KXT127通讯声光信号装置型号意义

型号：KXT127通讯声光信号装置；

KX——矿用信号设备；

T——成套信号装置；

127——输入电源127V 。

KXT127通讯声光信号装置产品特点

a. 安全性能好：隔爆腔体上无按钮，隔爆腔与本安腔之间的电气采用端子连接，隔爆安全性能高。

b. 本安电源性能好：本机采用二级三端可调集成稳压器，并用双集成电路组成双重过流保护，从而使 得本机的本安电源输出功率大、带负载能力强、输出电压稳定、保护灵敏安全可靠。

c. 采用MCU微控制器与DTMF双音多频技术，使得信号与话音共线载波传输。本机只要接上A、B二根 相线，而无需使用C相线，即可实现载波传输信号与通话。节省材料、降低费用；安装、使用、维护简单方便；可靠性高。

d. 同时具有选号打点信号、全线打点信号、扩音呼叫、单工对讲通话等功能，实现点对点、点对多点 的选择性信号通讯，符合煤矿井下现场实际需求，充分体现以人为本。

e. 音频输出功率大、保真度高。本机采用了带散热器的功放集成电路，同时将功放级的工作电压提高 至12V，使得本机输出功率大、失真小。

KXT127通讯声光信号装置工作条件

装置在下列条件下应能正常工作：

a)．大气压力：80kpa～106kpa；

b)．环境温度： -10℃～+40℃；

c)．平均相对湿度：≤95%(+25℃)；

d)．环境噪声：≤75dB（A）；

e)．无破坏绝缘和腐蚀金属的气体，但允许在含有甲烷的爆炸性气体及煤尘的环境中工作；

f)．能防止液体侵入的地方；

g)．没有强烈振动和颠簸的场所；

KXT127通讯声光信号装置技术参数

额定工作电压：AC 127V

大工作电流：≤AC 0.5A

电源电压波动范围：75～110%

本安 高开路电压：≤12 V

本安过流保护动作值：≤1000mA

载波中心频率：223±15kHz

振铃信号频率：1.5～3.5kHz

振铃信号声级：≥85dB

光信号闪烁频率：55±5次/min

红绿光信号强度：黑暗中可视距离≥30m

话音声级：≥80dB

话音失真度：≤15%

灵敏度：300mV

联机台数：12台

通讯距离：2000m；采用外径为12mm的矿用橡套电缆。

面板按键：1～12、Q、T

面板指示灯：红色2只、绿色2只

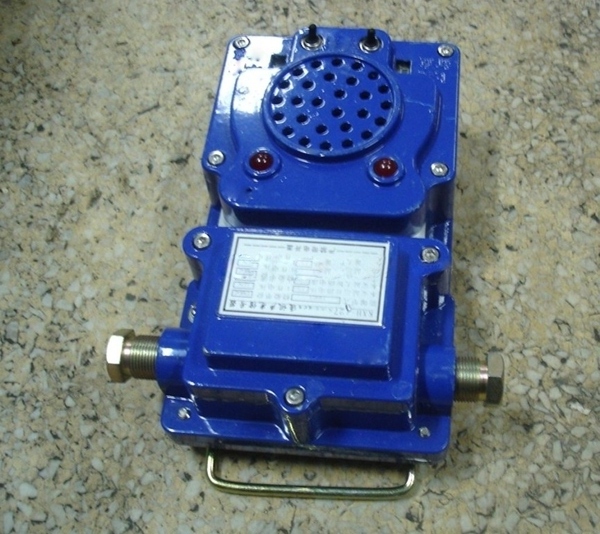

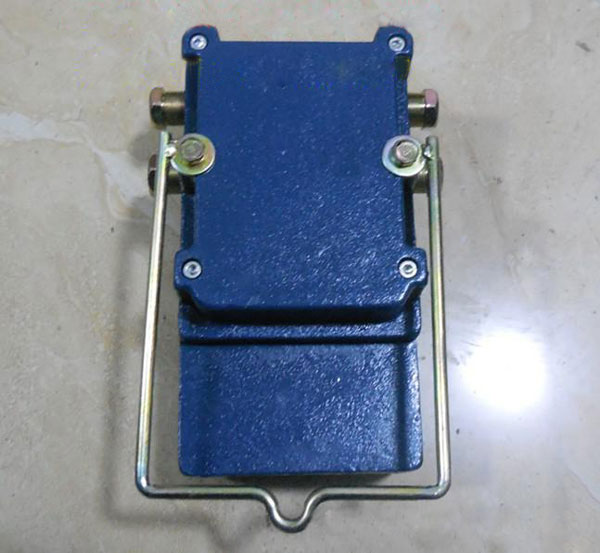

KXT127通讯声光信号装置实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
