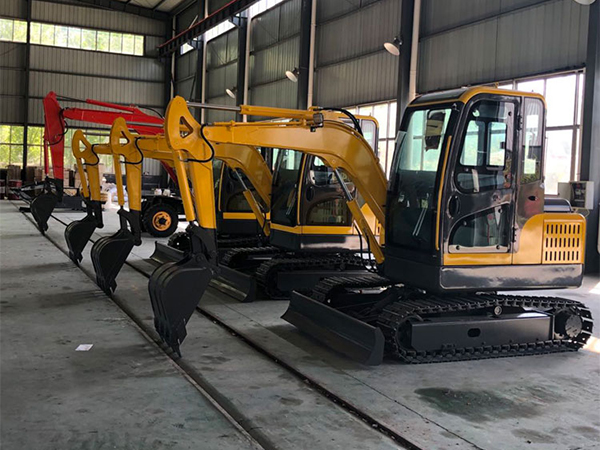

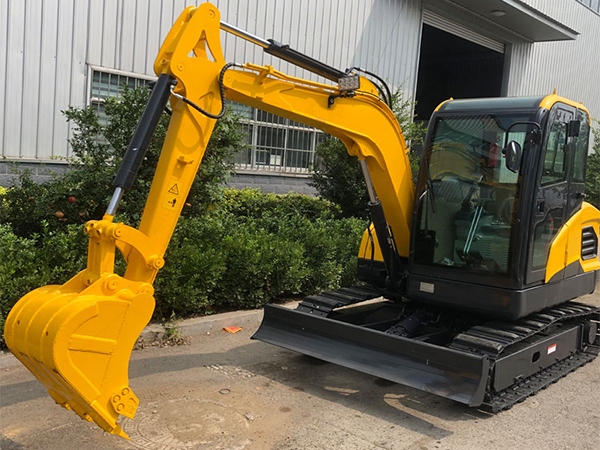

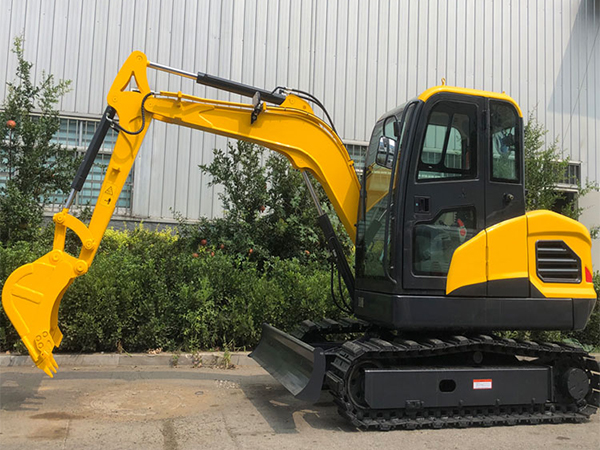

40型履带式挖掘机具有一机多用的特点,能够通过快换接头,选配不同的属具,包括:旋挖钻、破碎锤、挖斗等属具,功能十分多样化,能够满足施工人员不同的作业需求,深受用户的喜爱。
40型履带式挖掘机具有一机多用的特点,能够通过快换接头,选配不同的属具,包括:旋挖钻、破碎锤、挖斗等属具,功能十分多样化,能够满足施工人员不同的作业需求,深受用户的喜爱。
常见的挖掘机结构包括,动力装置,工作装置,回转机构,操纵机构,传动机构,行走机构和辅助设施等。传动机构通过液压泵将发动机的动力传递给液压马达、液压缸等执行元件,推动工作装置动作,从而完成各种作业。
1、在正常情况下,挖掘机的缓慢运动可能是挖掘机液压油回路的问题。液压油回路中的漏油,会造成小型挖掘机的液压油和液压不上升,使挖掘机失去强度。因此当出现挖掘机冷车有强热车的现象时,有必要检查挖掘机油路,检查各管路连接处是否有漏油。
2、如果热车由于小型挖掘机油路故障而不工作,可能是发动机动力不足。
3、挖掘机使用时间过长,主泵磨损,或者主泵的压力值与挖掘机出厂时的压力流量值不一致,导致挖掘机动力强劲。
4、小型挖掘机冷车动力热车没有动力故障,可能是PLS压力泄漏,应拆除主阀,仔细检查一下。
整机基本参数Basic parameters of the whole machine |
整机重量Total weight |
3600KG |
运输时总长shipping length |
4400(mm) |
|
运输时总高 Total height during transportation |
2250(mm) |
|
上架/底盘宽度 Upper shelf / chassis width |
1530/1600(mm) |
|
履带宽度track width |
300(mm) |
|
履带长度Track length |
2175(mm) |
|
轨距Track gauge |
1703(mm) |
|
离地间隙Min.ground clearance≥ |
557(mm) |
|
动臂长度Boom length |
2400(mm) |
|
斗杆长度Stick length |
1250(mm) |
|
工作范围 Working Range |
挖掘高度Max.Digging Height≤ |
4450(MM) |
卸载高度Max.Dumping Height≤ |
3050(MM) |
|
挖掘深度Max.Digging Depth≤ |
2545(MM) |
|
挖掘范围Max.Digging radius≤ |
4630(MM) |
|
回转半径 Minimum radius of gyration≥ |
1820(MM) |
|
推土铲提升高度≤ Maximum lifting height of earth shovel |
359(MM) |
|
推土铲掘地深度≤ The maximum digging depth of dozer |
268(MM) |
|
尾部回转半径Min Tail swing radius |
1170(MM) |
|
动力系统Dynamical system |
发动机型号Model |
ZN490 |
额定功率power |
34KW |
|
冷却方式Cooling method |
水冷water-cooling |
|
液压系统Hydraulic System |
额定工作压力Operating Pressure |
22mpa |
流量L/MIN≤ |
99L/min |
|
泵pump |
柱塞Plunger |
|
行走马达Walking motor |
双速柱塞Two speed plunger |
|
形式Shape |
负载敏感系统 Load Sensing System |
|
性能参数performance parameter |
铲斗容量(SAE)Bucket Capacity |
0.26m³ |
爬坡能力Climbing ability |
35° |
|
挖掘力Maximum digging force≤ |
5560N |
|
行走速度Travel speed |
2.2-4.3KM/h |
|
回转速度Unit swing speed |
8-10r/min |
