ZDY-LPS系列煤矿用全液压履带式坑道钻机

ZDY-LPS系列煤矿用全液压履带式坑道钻机是一种履带自行式全液压动力头钻机,转速范围宽、扭矩大,能满足煤矿井下钻进各种用途的钻孔,如抽放瓦斯孔、注水孔及其它工程用孔,也可用于地表工程施工。主要用于大口径牙轮钻进,也适用于大口径硬质合金钻进和冲击回转钻进。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

ZDY-LPS系列煤矿用全液压履带式坑道钻机产品详情

ZDY-LPS系列煤矿用全液压履带式坑道钻机介绍

ZDY-LPS系列煤矿用全液压履带式坑道钻机是一种履带自行式全液压动力头钻机,转速范围宽、扭矩大,能满足煤矿井下钻进各种用途的钻孔,如抽放注水孔及其它工程用孔,也可用于地表工程施工。主要用于大口径牙轮钻进,也适用于大口径硬质合金钻进和冲击回转钻进。

ZDY-LPS系列煤矿用全液压履带式坑道钻机特点

钻机为整体式布局,由主机、操纵台、泵站、履带车体和稳固装置五大部分组成,各部分之间用高压胶管和螺栓连接,结构紧凑,可靠性好。

机械自动拧卸钻具,夹持器卡瓦取出,扩大其通孔直径,便于起下粗径钻具,可减轻工人劳动强度,提高工作效率。

单油缸直接给进与起拔钻具,结构简单,安全可靠,给进、起拔能力大,提高了钻机处理事故的能力。

变量油泵和变量马达相结合进行无级调整,转速和扭矩都可大范围调整,提高了钻机对不同钻进工艺的适应能力。

回转器通孔直径大,更换不同直径的卡瓦可适用不同直径的钻杆,钻杆的长度不受钻机本身结构。

钻机水平方位钻角范围大,满足各方位的钻孔要求,用支撑油缸调整机身角度方便省力,安全可靠。

通过操纵台进行集中操作,人员可远离孔口一定距离,有利于人身安全。

液压系统保护装置完备,提高了钻机工作的可靠性,主要液压元件采用国产*定型产品,性能稳定可靠,通用性强。

ZDY-LPS系列煤矿用全液压履带式坑道钻机技术参数



ZDY-1200LPS

ZDY-1250LPS

ZDY-1900LPS

ZDY-2300LPS

钻孔深度(m)

200

200

300

300

钻杆直径(m)

5063.5

50

63.573

63.5

钻孔倾角(°)

水平方向360、垂直方向360

输出转速(r/min)

80/210

80/170

90/250

70/160

输出转矩(N.m)

1200/340

1250/600

1900/680

2300/1000

给进力(kN)

40

60

80

110

起拔力(kN)

60

45

110

80

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

850/650

电机功率(kw)

22

22

37

37

主机外形尺寸(mm)

3200*1000*1600

3200*1000*1600

3200*1000*1600

3200*1000*1600

整机重量(kg)

5200

5200

5400

5400

行走速度(m/min)

18

18

18

18

爬坡能力(°)

20

20

20

20

横向水平施工高度(°)

0.62-1.72

0.62-1.72

0.6-1.78

0.6-1.78

纵向水平施工高度(°)

0.62-1.72

0.62-1.72

0.6-1.78

0.6-1.78

工作段面不低于(m*m)

3*3

3*3

3*3

3*3




ZDY-3200LPS

ZDY-3500LPS

ZDY-4000LPS

钻孔深度(m)

350

350

400

钻杆直径(m)

63.573

63.573

63.573

钻孔倾角(°)

水平方向360、垂直方向360

输出转速(r/min)

90/250

90/250

85/210

输出转矩(N.m)

3200/1150

3500/1250

4000/1620

给进力(kN)

80

80

80

起拔力(kN)

110

110

110

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

电机功率(kw)

45

45

55

主机外形尺寸(mm)

3320*1000*1600

3320*1000*1600

3390*1000*1600

整机重量(kg)

5800

5800

5800

行走速度(m/min)

18

18

18

爬坡能力(°)

20

20

20

横向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

纵向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

工作段面不低于(m*m)

3*3

3*3

3*3




ZDY-4200LPS

ZDY-4500LPS

ZDY-6000LPS

钻孔深度(m)

350

400

600



钻杆直径(m)

63.573

63.573

7389

钻孔倾角(°)

水平方向360、垂直方向360

输出转速(r/min)

70/210

70/210

70/210

输出转矩(N.m)

4200/1100

4500/1200

6000/2000

给进力(kN)

100

100

140

起拔力(kN)

130

130

140

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

电机功率(kw)

55

55

75

主机外形尺寸(mm)

3390*1000*1600

3390*1000*1600

3800*1300*1800

整机重量(kg)

5800

5800

6300

行走速度(m/min)

18

18

18

爬坡能力(°)

20

20

20

横向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

纵向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

工作段面不低于(m*m)

3*3

3*3

3*3




ZDY-6500LPS

ZDY-8000LPS

ZDY-10000LPS

ZDY13000LPS

钻孔深度(m)

600

800

1000

1300

钻杆直径(m)

7389

7389

7389114

7389114

钻孔倾角(°)

水平方向360、垂直方向360



输出转速(r/min)

70/210

55/160

55/160

55/160

输出转矩(N.m)

6500/2100

8000/2750

10000/3100

13000/4000

给进力(kN)

140

160

160

160

起拔力(kN)

140

160

160

160

正常给进速度(m/min)

0-1.5

0-1.5

0-1.5

0-1.5

给进行程(mm)

850/650

850/650

850/650

850/650

电机功率(kw)

90

90

110

132

主机外形尺寸(mm)

3800*1300*1800

3800*1300*1800

3800*1300*1800

3800*1300*1800

整机重量(kg)

6300

6800

6800

7300

行走速度(m/min)

18

18

18

18

爬坡能力(°)

20

20

20

20

横向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

0.6-1.8

纵向水平施工高度(°)

0.6-1.8

0.6-1.8

0.6-1.8

0.6-1.8

工作段面不低于(m*m)

3*3

3*3

3*3

3*3

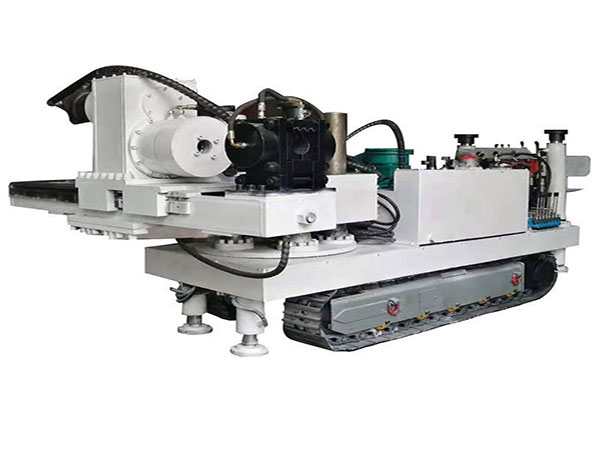

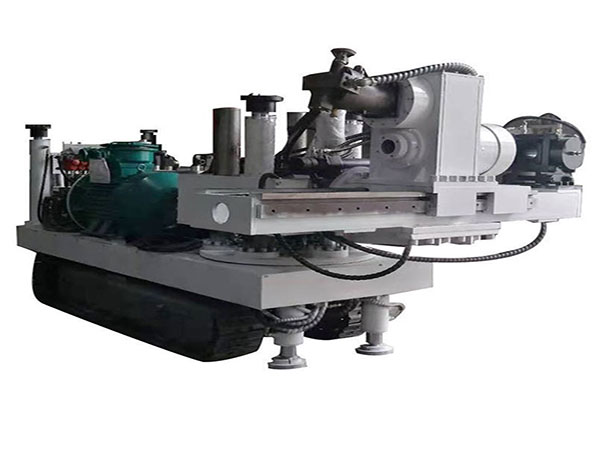

 ZDY-LPS系列煤矿用全液压履带式坑道钻机产品图片

ZDY-LPS系列煤矿用全液压履带式坑道钻机


ZDY-LPS系列煤矿用全液压履带式坑道钻机ZDY-LPS系列煤矿用全液压履带式坑道钻机
