绞车
出口产品

JSDB-10双速多用绞车

双速多用绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。

在线咨询 立即购买
在手机上查看本产品
中煤官方微信支付
中煤官方微信支付

JSDB-10双速多用绞车同类产品推荐

Previous Next
网站配图

JSDB-10双速多用绞车产品详情

JSDB-10双速多用绞车产品介绍

双速多用绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。

JSDB-10双速多用绞车组成

双速多用绞车组成：包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。

底架是一个型钢焊制而成的框架，前后两侧各有一槽钢，两端用钢板相连，其槽内有筋板，下面焊有一钢板，钢板下还焊有两条状钢板，底架左侧依次焊有三段小槽钢，左侧二段槽钢面上有钢板，并开有腰形孔；

电动机用螺栓组固定其上，另一小槽钢面上椭钢板、开有一园孔，三段小槽钢右侧两槽钢间焊有筋板，槽钢面上开有通园孔；

减速铬和卷筒装置依次固定在底架的槽钢面上，槽钢底面、板上开有若干园孔，侧板两端开有园孔；

卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成

JSDB-10双速多用绞车技术参数



型号

JSDB-10

JSDB-13

JSDB-19

JSDB-25

钢丝绳直径

22mm

24mm

30mm

30mm

卷筒容绳量

200m

180m

400m

500m

电动机功率

18.5kw

22kw

45kw

55kW

慢速平均绳速

0.115m/s

0.147m/s

0.145m/s

0.20m/s

慢速内层X大静张力

140KN

200KN

320KN

390KN

慢速外层X大静张力

100KN

130KN

190KN

250KN

快速外层X大静张力

17KN

15KN

25KN

30KN

快速内层X大绳速

0.78m/s

1.3m/s

1.538m/s

1.5m/s

外形尺寸

2389*772*1002mm

3182*968*987mm

3825*1214*1470mm

3875*1274*1187mm

总重量

1900kg

2980kg

5480kg

7800kg

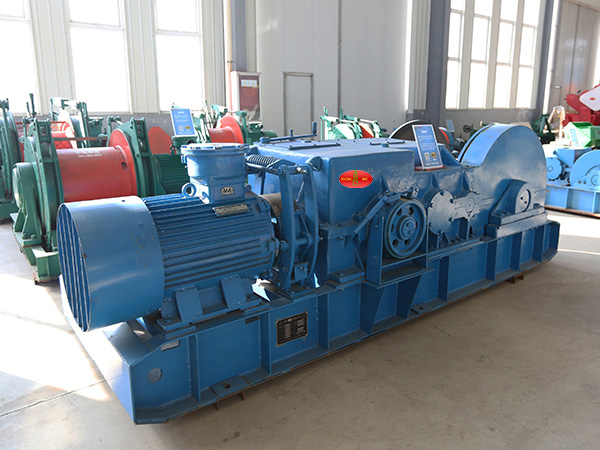

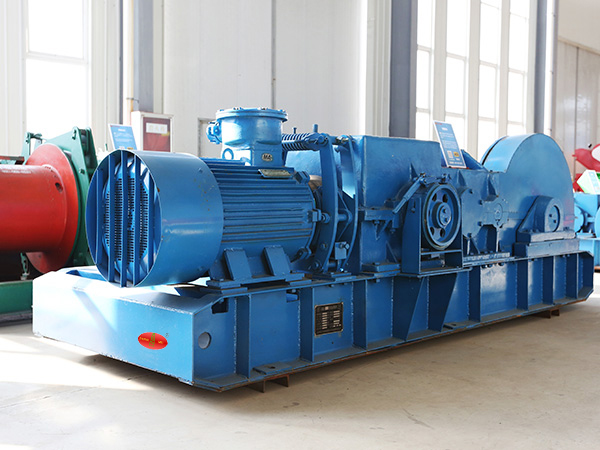

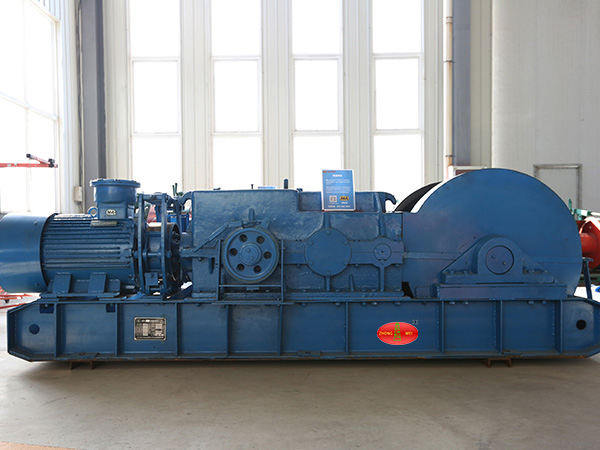

JSDB-10双速多用绞车产品图片



因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
