ZDY15000LD型履带式全液压坑道钻机

ZDY15000LD型履带式全液压坑道钻机特点 钻机回转系统和给进系统分别配套设计模块,增强了钻机分别进行回转钻进和定向钻进的功能适应性,并起到安全保护的作用。快、慢两档操作模式,满足正常钻进、复合钻进、钻孔方位调节等多种施工要求,并可实现钻孔方位的精确调整,同时针对快慢两档的回转系统单独设置转矩

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

ZDY15000LD型履带式全液压坑道钻机产品详情

ZDY15000LD型履带式全液压坑道钻机特点

钻机回转系统和给进系统分别配套设计快、慢两档操作模式,满足正常钻进、复合钻进、钻孔方位调节等多种施工要求,并可实现钻孔方位的调整,同时针对快慢两档的回转系统单独设置转矩模块,增强了钻机分别进行回转钻进和定向钻进的功能适应性,并起到安全保护的作用。

钻机液压系统采用负载恒功率控制技术,具有显著的特点,同时具备可靠性高、操作性好的优点。

钻机自带水泵流量监测仪,集中布置于操纵台上方,并配备水泵截流和卸荷控制阀,便于施钻人员集中操作。液压系统设置有多种保护功能,具有定向钻进回转自锁保护、定向钻进与回转钻进转矩、防止误操作功能保护等功能回路,与现有煤矿井下全液压坑道钻机相比,该机液压系统保护回路多,功能完善,操纵方便,可靠性高可提高钻机工作效率。

采用三泵系统分别工作,回转参数与给进参数可以调节,配套使用恒功率控制、负载恒压变量控制方式,降低钻机工作时的能耗。给进机身导轨采用可更换的耐磨钢结构,延长了拖板衬板使用寿命,钻机维护方便。

ZDY15000LD型履带式全液压坑道钻机用途

ZDY15000LD型履带式全液压坑道钻机是一款整体式大功率深孔定向钻机,适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿抽采钻孔施工,也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类高精度定向钻孔的施工。尤其是大直径高位孔的施工方面,具有突出优势。动力头主轴采用φ135mm大通孔结构,能够进行大角度钻进施工,并可配套使用多种规格的普通钻杆、通缆钻杆、螺旋钻杆和打捞钻具。

ZDY15000LD型履带式全液压坑道钻机技术参数

机型A

ZDY15000LD

额定转矩/Nm

15000-3500

额定转速/(r/min)

40-135

主轴倾角/°

-10-+20

制动扭矩/Nm

3000

大给进/起拔力/kN

300/300

给进/起拔行程/mm

1200

钻孔深度/m

2000

配套钻杆直径/mm

89/102/127

电机功率/kW

132

电机电压等级/V

600/1140

泥浆泵量/(L/min)

460

泥浆泵压/Mpa

13

大行走速度/(km/h)

2.2

大爬坡能力/°

15

整机质量/kg

钻车:9100

泵车:5500

主机外形尺寸(长××高)/m

钻车:4.20×1.60×1.90

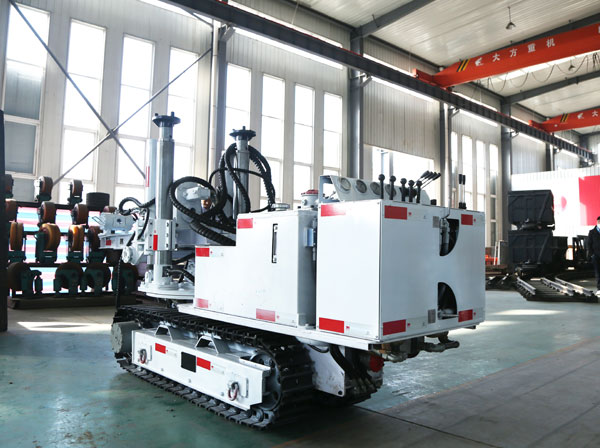

ZDY15000LD型履带式全液压坑道钻机产品图片


ZDY15000LD型履带式全液压坑道钻机

ZDY15000LD型履带式全液压坑道钻机ZDY15000LD型履带式全液压坑道钻机
