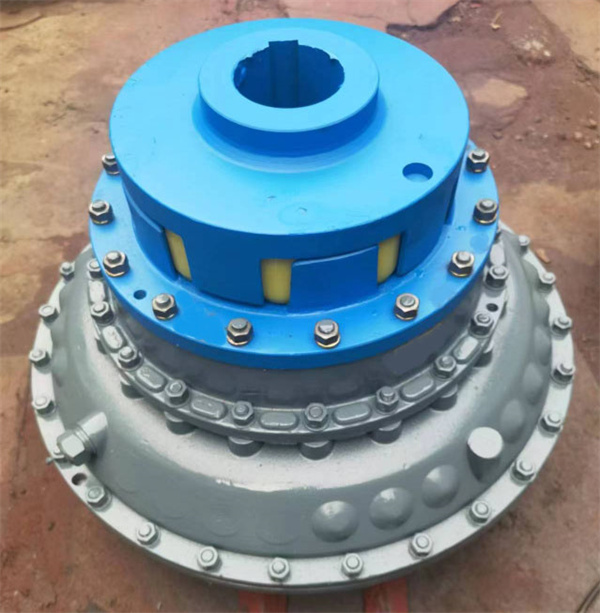

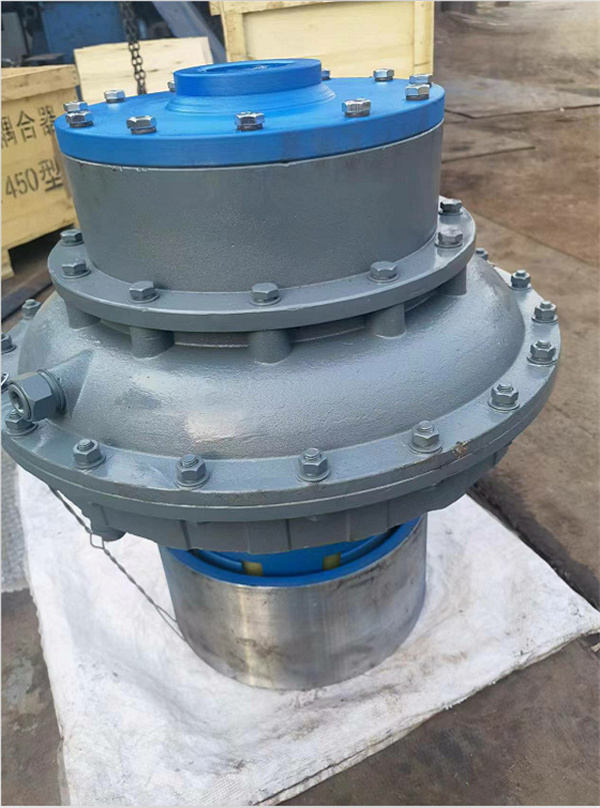

液力耦合器是利用液体的动能而进行能量传递的一种液力传动装置,它以液体油作为工作介质,通过泵轮和涡轮将机械能和液体的动能相互转化,从而连接原动机与工作机械实现动力的传递。液力耦合器是以液体为工作介质的一种非刚性联轴器。主要由主动和被动俩部分组成,主动部分包括:主动半联轴节,弹性盘或尼龙棒、从动半联轴节、后辅室、泵轮和外壳等;从动部分主要包括:涡轮和主轴。主动部分可以与原动机连接,也可以与工作机连接,从动部分反之亦然,也就是原动机和工作机由谁来承担偶合器自身的重量,原则上一般由轴径较粗的设备来承重,有些进口减速机,高速轴轴径较细,由此来承重可能会造成断轴现象。再者如果轴径相差不大,建议由原动机承重,这样对设备检修,更换较为方便。
型号 |
Lmin |
D |
D1 |
B |
L1 |
输入端 |
输出端 |
充油量(L) |
重量(不包括油)(kg) |
高转速(r/min) |
过载系数 |
|||
d1max |
H1max |
d2max |
H2max |
max. |
min. |
|||||||||
YOXIIZ400 |
556 |
Ø480 |
Ø315 |
150 |
10 |
Ø70 |
140 |
Ø70 |
140 |
9.3 |
4.65 |
68 |
1500 |
2~2.5 |
YOXIIZ450 |
580 |
Ø530 |
Ø315 |
150 |
10 |
Ø75 |
140 |
Ø70 |
140 |
13 |
6.5 |
82 |
1500 |
2~2.5 |
YOXIIZ500 |
664 |
Ø590 |
Ø400 |
190 |
15 |
Ø90 |
170 |
Ø90 |
170 |
19.2 |
9.6 |
148 |
1500 |
2~2.5 |
YOXIIZ560 |
736 |
Ø634 |
Ø400 |
190 |
15 |
Ø100 |
210 |
Ø110 |
210 |
27 |
13.5 |
173 |
1500 |
2~2.5 |
YOXIIZ650 |
829 |
Ø740 |
Ø500 |
210 |
15 |
Ø125 |
210 |
Ø130 |
210 |
46 |
27 |
309 |
1500 |
2~2.5 |
YOXIIZ750 |
940 |
Ø842 |
Ø630 |
265 |
15 |
Ø140 |
250 |
Ø150 |
250 |
68 |
34 |
422 |
1500 |
2~2.5 |
