KXT19型矿用PLC多功能提升信号装置

KXT19型矿用PLC多功能提升信号装置产品介绍

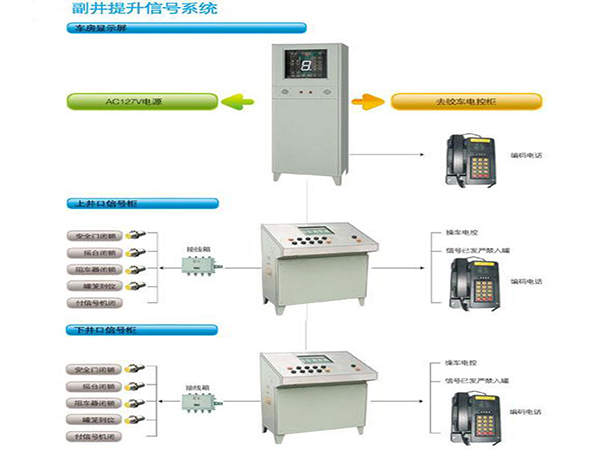

KXT19型矿用PLC多功能提升信号装置（以下简称“信号装置”）是由KXT19-F矿用提升信号装置车房显示箱、KXT19-X矿用本安型提升信号装置下井口信号箱、KXT19-S矿用本安型提升信号装置上井口信号箱和两台DXJ1-127煤矿用隔爆兼本安稳压电源箱及KXB15矿用本安型声光报警器（选配）组成。

KXT19矿用PLC多功能提升信号装置适用于煤矿无煤尘、爆炸性气体的危险环境中斜井、主井、副井等场所；KXT19-F矿用提升信号装置车房显示箱、KXT19-X矿用本安型提升信号装置下井口信号箱、KXT19-S矿用本安型提升信号装置上井口信号箱和DXJ1-127煤矿用隔爆兼本安稳压电源箱及KXB15矿用本安型声光报警器为矿用隔爆兼本安型结构。

KXT19矿用PLC多功能提升信号装置工作原理

由DXJ1-127煤矿用隔爆兼本安稳压电源箱提供DC15V本安电源。当KXT19矿用PLC多功能提升信号装置送电正常后，KXT19矿用PLC多功能提升信号装置数码管点亮并显示数字为零，在KXT19-X矿用本安型提升信号装置下井口信号箱闭锁都正常后，KXT19-X矿用本安型提升信号装置下井口信号箱即可向KXT19-S矿用本安型提升信号装置上井口信号箱发信号，此时KXT19-X下井口信号箱和KXT19-S上井口信号箱均有相同的数字信号指令。

KXT19矿用PLC多功能提升信号装置使用环境条件

工作环境温度：-10℃～+40℃；输入电压：AC127V
相对湿度：≤95（+25℃时）；本安工作电压：DV15V
大气压力：86kPa ～106kPa；本安工作电流：315Ma
音响频率：800~2000Hz
无淋水积水的井下硐室、巷道，在无破坏绝缘的腐蚀性气体的场合
井下有瓦斯煤尘爆炸性混合物的环境工作
环境噪声：75dB(A)；控制距离：1000m
双路PLC提升信号电缆要求采用26×1.5mm²的铜制铠甲装电缆；单路PLC及简易打点信号要求采用1.7×1.55mm²的铜制铠甲装电缆。
与电源连接电缆要求采用1.5mm2 以上的铜质阻燃橡套电缆，电缆各芯线之间绝缘电阻须大于500 MΩ。

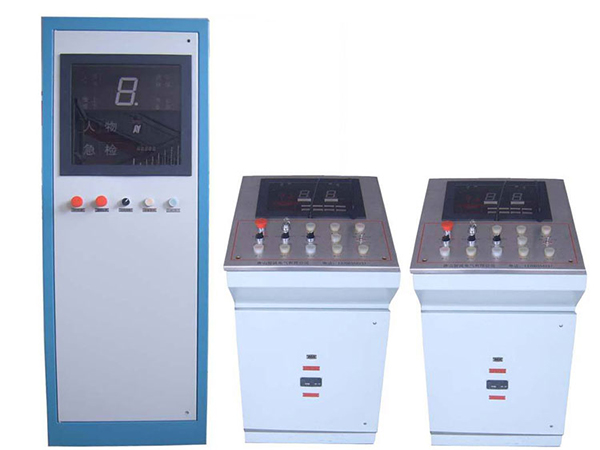

KXT19矿用PLC多功能提升信号装置产品图片
