CMT6矿用本安型锚杆(索)无损检测仪

CMT6矿用本安型锚杆(索)无损检测仪应用领域,矿井下检测锚杆(索)的长度、极限锚固(拉拔)力、初始预应(紧)力和轴向工作载荷;评定矿井锚杆(索)是否达到设计的长度

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

CMT6矿用本安型锚杆(索)无损检测仪产品详情

CMT6矿用本安型锚杆(索)无损检测仪产品介绍

应用领域
矿井下检测锚杆(索)的长度、极限锚固(拉拔)力、初始预应(紧)力和轴向工作载荷;
评定矿井锚杆(索)是否达到设计的长度、极限锚固(拉拔)力、预加预应(紧)力等施工质量指标;
测试锚杆(索)运行状态下所受轴向工作载荷大小及评估锚杆(索)支护围岩系统的稳定性。
主要特点
无损测试,不破坏锚杆(索)的锚固效果、预应力及工作载荷;
可检测任何一根锚杆(索)的长度,对锚杆(索)不需另做任何处理;
可测试任何一根锚杆(索)的极限锚固(拉拔)力,对锚杆(索)不需另做任何处理;
可测试任何一根锚杆(索)的预紧力、工作载荷,对锚杆(索)不需另做任何处理;
可长期监测任何一根锚杆(索)的工作载荷的变化,可用来评定锚杆(索)运行状态下所受载荷状况及锚杆(索)支护系统的安全性;
测试方便,直接显示锚杆(索)的长度、极限锚固力、预应(紧)力和工作载荷值;
测试速度快,几分钟能完成一根测试;
测试精度高,长度测试精度可达到 95%以上,力的测试精度可达到 92%以上;
设备操作简便快捷、重复性好,人为影响因素少;
军工级元器件,6 伏电池供电,性能稳定、可靠性高;
数据传输模式:USB 传输;
自动生成测试报告。
产品原理
基于弹性波理论的范围,即锚杆、砂浆和围岩组成的体系中,从锚杆顶部发射声频应力波经杆体向四周传播,在锚杆与砂浆、砂浆与围岩的界面发生反射和透射。在锚固体系中,当锚杆、砂浆和围岩三者之间浇灌密实时,由于波阻抗差异不大,大部分能量透射到围岩提中。只有小部分能量反射回来;当砂浆浇灌不密实时,在砂浆中出现空穴,在空穴处将出现不同程度的波阻抗界面,表现为在原有的信号中迭加了强度不同的发射信号,根据突变点位置和反射信号强弱,就可以确定锚杆锚固质量并进行分析。
锚杆长度的检测是采用声频应力波发射时间,输入同类型锚杆正常波速参数计算杆长。

CMT6 矿用本安型锚杆(索)无损检测仪技术指标

振动信号频率响应:1 Hz ~10 kHz;
振动信号读时精度:1 μs;
振动信号读频精度:1 Hz;
振动信号读时一致性误差:≤0.5%;
振动信号读频一致性误差:≤0.5%;
瞬态采样速率:0~100kHz,自动切换;
A/D 转换器:16 bit;
数据存储:4 GB 电子硬盘(可存 60 万条实测数据);
端口:1 个 USB2.0(仅在地面使用);
显示屏:3.5″TFT 彩色液晶显示屏;
电源:内置 DC 6.0 V 电池;
连续工作时间:8 小时以上;
尺寸:194 ㎜×156 ㎜×62 ㎜(长×宽×高);
重量:2Kg;
工作温度:0℃~+40℃。

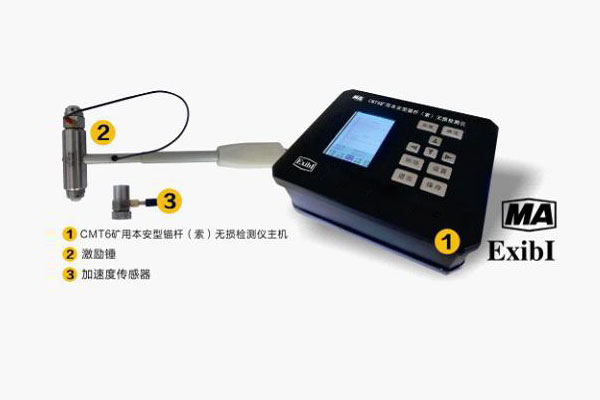

CMT6矿用本安型锚杆(索)无损检测仪实物图

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
