HQ系列气动葫芦

HQ系列气动葫芦广泛运用于石油、化工、煤矿、纺织、仓储、家用电器生产线、汽车制造生产线及船舶修造等行业中,是企业安全生产,提高效率,降低成本必不可少的设备。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

HQ系列气动葫芦产品详情

HQ系列气动葫芦产品介绍

HQ系列气动葫芦广泛运用于石油、化工、煤矿、纺织、仓储、家用电器生产线、汽车制造生产线及船舶修造等行业中,是企业安全生产,提高效率,降低成本必不可少的设备。

HQ系列气动葫芦总共由三部分组成:
1. 起吊机构2. 行走机构3. 配气系统
起吊机构包括气动马达、行星减速器、吊挂总成、制动器、起重链条、吊钩总成和主控阀。起吊机构通过控制主控阀,来实现起吊重物的升、降,通过开闭制动器达到起升、下降定位制动。环链气动葫芦确保起吊作业的安全,耶鲁气动葫芦起吊机构整体可固定使用,也可置于行走机构下方移动使用.
气动葫芦行走机构采用气动行走小车,由主动车轮、被动车轮、墙板组成,通过主控阀控制气动马达、行星减速器驱动主动车轮行走,实现起吊重物的水平移动。

配气系统是以压缩空气作为动力源,控制气路操纵葫芦的起升和行走。

HQ系列气动葫芦技术参数

参数名称

工作压力

(MPa)

额定载荷

(t)

提升速度(m/min )

下放速度

(m/min)

耗气量

(m3/min)

提升高度(m)

HQ1-(316)

0.4

0.8

4.2

12.6

3.5

316

0.5(额定压力)

1

5.6

16.8

4.3

0.63

1

7.2

21.6

5.5

HQ2-(316)

0.4

1.6

2.1

6.3

3.5

316

0.5(额定压力)

2

2.8

8.4

4.3

0.63

2

3.6

10.8

5.5

HQ3-(316)

0.4

2.4

1.5

4.2

3.5

316

0.5(额定压力)

3

2.1

5.7

4.3

0.63

3

2.7

7.3

5.5

HQ5-(316)

0.4

4

0.8

2.5

3.5

316

0.5(额定压力)

5

1.2

3.3

4.3

0.63

5

1.5

4.3

5.5

HQ8-(316)

0.4

6.4

0.3

1.2

3.5

316

0.5(额定压力)

8

0.6

1.8

4.3

0.63

10.4

0.8

2.4

5.5

HQ10-(316)

0.4

8

0.25

0.8

3.5

316

0.5(额定压力)

10

0.3

1.0

4.3

0.63

10

0.5

1.5

5.5

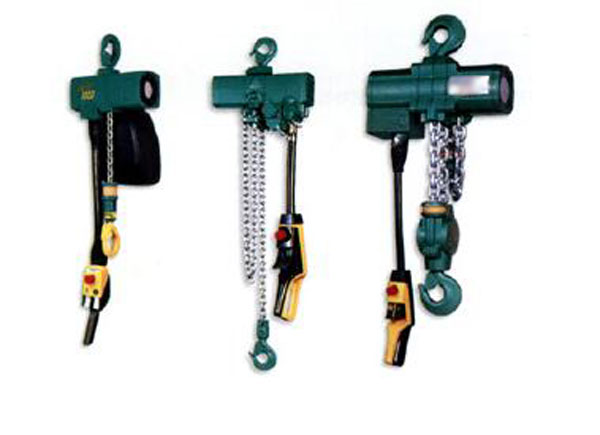

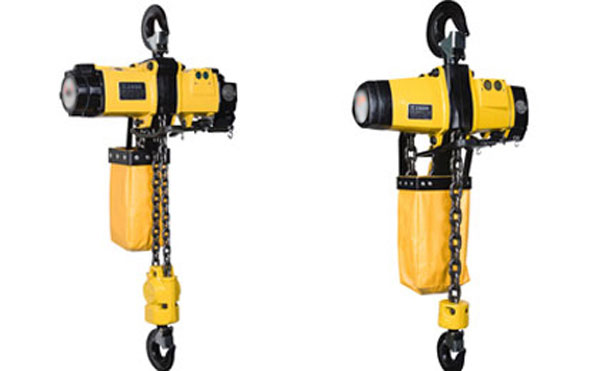

HQ系列气动葫芦图片



因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
