中空注浆锚索

适用于地质条件中等,良好的围岩长久性支护以及公路、铁路、隧道的超前支护、边坡支护、基坑支护等工程,通过中空锚杆体的压力注浆,可达到固结破碎岩体,改良岩体,从而达到良好的支护目的。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

中空注浆锚索产品详情

中空注浆锚索产品应用范围

中空注浆锚索适用于地质条件中等,良好的围岩长久性支护以及公路、铁路、隧道的超前支护、边坡支护、基坑支护等工程,通过中空锚杆体的压力注浆,可达到固结破碎岩体,改良岩体,从而达到良好的支护目的。

随着国内大部分矿井开采深度的不断增加,巷道支护难度越来越大,把注浆锚固锚索和树脂锚固锚索合二为一,通过二者之间的取长补短,兼有二者的优点,克服它们各自的缺点,形成一种全新的锚索品种;通过提高注浆压力,使浆液在充满钻孔、实现全长锚固的同时,向钻孔周围岩石裂隙中扩散,对围岩起到粘结固化作用,实现深孔锚注。

中空注浆锚索组成

中空注浆锚索由中空锚杆体、锚头、止浆塞、垫板和螺母组成。

1.中空锚杆体   锚杆体采用中空设计,杆体中孔作为钻进高压风水通道和注浆通道,与实心杆体相比,中空杆设计可获得更好的钢度和抗剪强度。锚杆体外表面为全长标准大螺距螺纹结构,螺纹结构便于锚杆的切割和接长,与光滑杆体相比增加了锚杆体与注浆材料的粘接面积,从而提高了锚固力。

2.锚头  锚头采用钢质锚头,不仅能固定和居中锚杆体部件而且能在岩石锚孔中产生一定的锚固力。

3.止浆塞  止浆塞由橡塑材料制成,考虑了注浆排气,有一定的密封作用,便于实现有压注浆,增加注浆材料的饱满度和密实度。止浆塞有对中支架的作用。

4.垫板  采用热轧成型垫板,有一定弹性,便于应力传递。垫板可提供7度的可调角度,便于密贴岩石表面。

5.螺母  采用半球或六角螺母,可通过螺母对杆体施加主动应力。

中空注浆锚索特点

1.锚索的安装、预紧方式与树脂锚杆完全相同(螺纹紧固),取消了张拉工序,不但能实现搅拌、张紧一体化快速安装,而且使锚索与锚杆能同步承载,形成整体支护作用;

2.索体及锁紧结构采用新型结构,在注浆通径的前提下,使索体直径达到小化,所需安装孔径也小的多,安装效率高,实现了小孔径、大吨位;

3.锚索索体为新型中空结构,自带注浆芯管,采用反向注浆方式,不仅消除了产生气穴空洞的可能,也无须在现场绑匝注浆管、排气管以及封堵注浆孔,使施工步骤大为简化

4.索体上部为搅拌树脂药卷端锚,下端采用螺纹锁紧,安装后能立即承载,这一点是现有的各种注浆锚索产品均无法作到的,而对于自稳能力差的顶板岩层又是非常有利和必要的;

5.采用螺纹锁紧方式,锁紧机构工作可靠,不会打滑,不会产生火花,对井下潮湿、淋水环境的适应性是采用夹片式锚具锁紧方式所无法比拟的;

6.采用高强度螺旋肋预应力钢丝制造的锚索的锚固强度比相同直径的用钢绞线截割成的锚索提高15%以上,而锚固延性可提高25%以上。

7.由于安装后能立即承载,因此注浆可以安排在迎头后方一定距离将一定范围的锚索一次注完,因此施工非常便利;螺纹锁紧机构具有调心功能,锚索外露长度小且均匀一致,不影响巷道有效高度。

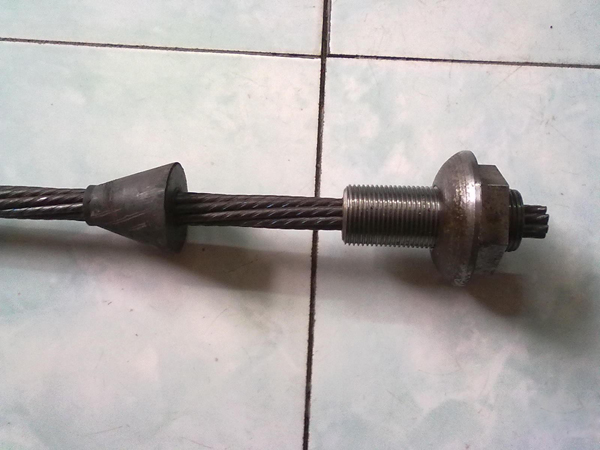

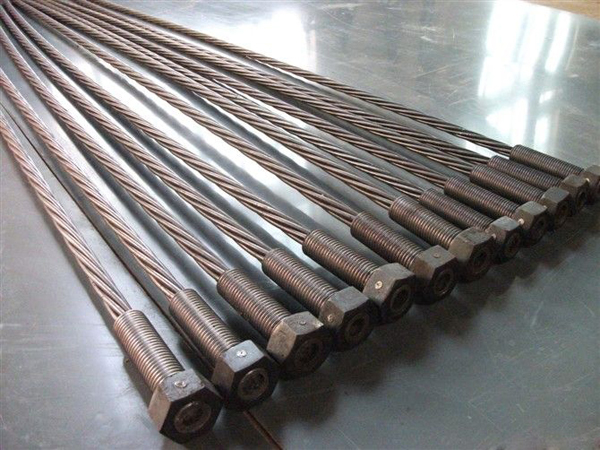

中空注浆锚索实物图


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
