1吨气动绞车

1吨气动绞车产品介绍

气动绞车采用压缩空气为动力，推动活塞式气动马达工作。再通过二级齿轮减速把扭矩传给滚筒。

无论几吨的气动绞车都是靠远程手操纵转向阀实现正转、反转、停止等项动作的。为气动绞车的安全性，该气动绞车还具有停车刹车功能。特别适于海上、陆地油田钻井二层平台上拖拉钻杆及套管之用。

气动绞车技术参数

1吨 3吨 5吨 0.5吨

压缩空气压力(MPa) 0.6-0.7 0.6-0.7 0.6-0.7 0.6-0.7

额定牵引力（kN） 10 30 50 5

额定速度（m/mim） 35-48 20 12 48

活 塞 行 程 50 76 76 --

气马达额定功率（kW） 4 15 17 4

气缸数（个） 6 5 5 6

气缸直径（mm） 65 -- -- 65

耗气量(m3/min) 5 -- -- 130

滚筒直径（mm） 175 222 222 175

宽度（mm） 198 335 335 198

轮缘直径（mm） 290 465 465 290

容绳量（m） 120 150 150 120

钢绳直径（mm） 10 16 16 8

外型尺寸（mm） 722*342*530 1120*900*989 1120*900*989 875*342*440

总重量(Kg) 128 418 488 117

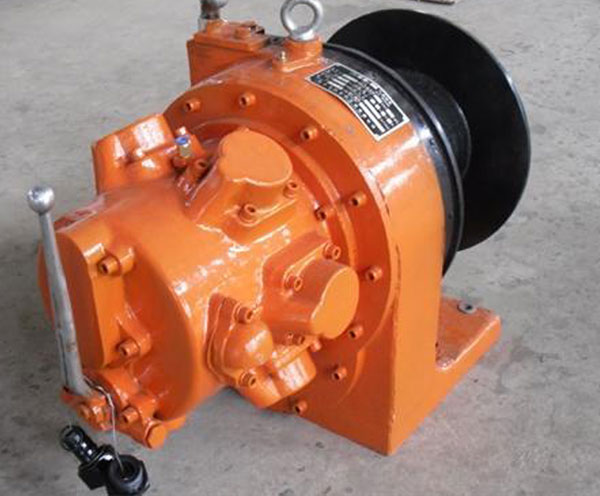

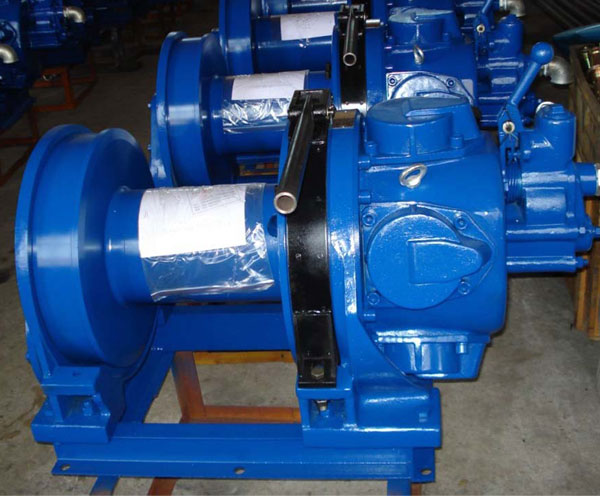

1吨气动绞车实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
