高速道岔

一类是适用于直向高速行车的道岔。这类道岔不仅使用在新设计的高速线路上,以列车直向高速通过,并可用于由普通线路改建成为高速铁路的线路上,使车站平面布置变动减少。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

高速道岔产品详情

高速道岔的分类

一类是适用于直向高速行车的道岔。这类道岔不仅使用在新设计的高速线路上,以列车直向高速通过,并可用于由普通线路改建成为高速铁路的线路上,使车站平面布置变动减少。这类道岔一般为常用号码道岔。

另一类是直向和侧向都能通过高速列车的大号码道岔。这类一般铺设在新建的高速线路上以及旧线改建时列车需要高速通过的部位。

高速道岔的主要技术特点

(1)本道岔适用于跨区间无缝线路,尖轨跟端不设置限位装置。

(2)尖轨为弹性可弯尖轨、相离半切线型。

(3)可动心轨辙叉采用高锰钢整铸翼轨,短心轨后端为滑动端。

(4)尖轨设四个牵引点,心轨设两个,均采用一机多点装置。电务转换采用一机多点,后面的牵引点主要通过拉连杆、可调连杆、方杆和支撑等部件牵引。

(5)可动心轨辙叉侧线设置护轨,护轨为分开式,采用UIC33槽型钢制造,护轨高出基本轨顶面12mm,护轨基本轨内侧采用弹性扣压。

(6)垫板采用偏心绝缘套实现一4~+4mm的轨距调节功能,扣件采用SKL系列扣件,不设置轨距块,所有垫板下均垫4mm绝缘垫片。

(7)电务转换装置分右开道岔直股设计和侧股设计、左开道岔直股设计和侧股设计,用于安装电务转换设备处的岔枕为特殊断面岔枕。

(8)道岔区钢轨设置1:40的轨底坡或轨顶坡,转辙器和可动心轨辙叉的台板表面设置减摩涂层,摇篮的滑动基面设置减摩涂层。

(9)道岔岔枕分左右开,岔枕全部垂直于道岔直股。

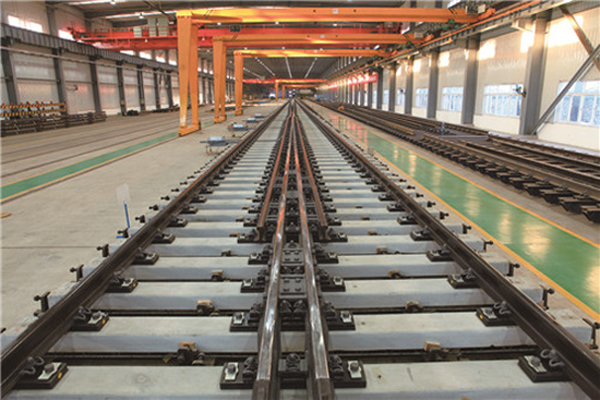

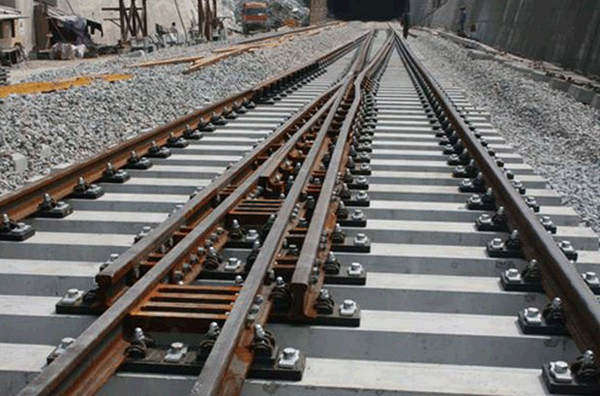

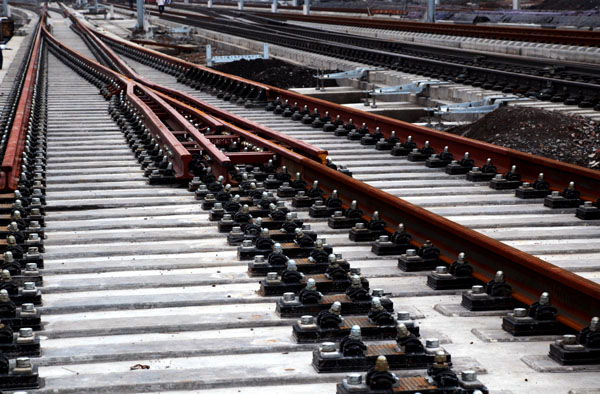

高速道岔实物图

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
