尘控洒水装置

尘控洒水装置介绍

尘控洒水装置主要用于煤矿进下大巷、工作面、掘进巷、回风巷、皮带转载点等粉尘浓度检测自动洒水降尘，净化环境空气。

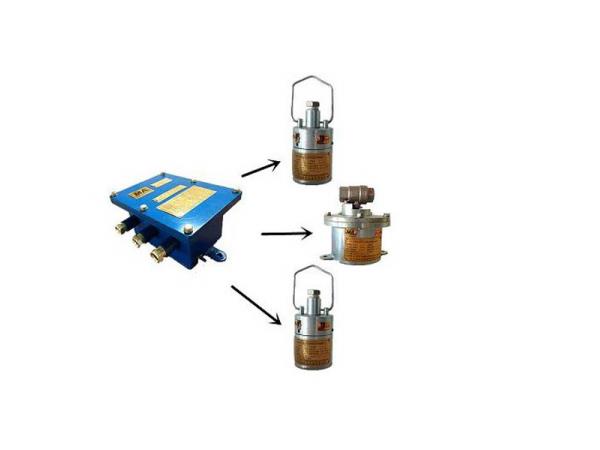

尘控洒水装置由主控箱、电动球阀、粉尘浓度传感器、热释光控传感器组成，主控箱输出本安电动粉尘浓度传感器、热释光控传感器和电动球阀。

尘控洒水装置工作过程：

工作状态中粉尘传感器根据使用场所要求任意设定粉尘浓度值，当测量现场粉尘浓度值达到值时，粉尘浓度传感器将输出信号上传到主控箱，主控箱通过预设程序控制电动球阀打开喷雾降尘，当粉尘浓度低于传感设定值电动球阀自动关闭停止喷雾，在粉尘超限喷雾降尘过时，当有行人或车辆通过，安装在喷雾区域上下风巷的热释光控传感器控测到人体热释信号和移动信号，喷雾将自动停止喷洒或车过后自动恢复喷雾。

尘控洒水装置技术参数

1. 输入电压 ：127V AC 电压波动范围 ：标称值80%～120%。
2. 控制性能
a）当粉尘浓度超过设定值时，控制箱的非本安输出口应输出AC 127V±25V，电磁阀开启，当粉尘浓度低于设定值时，经过延时后，应能关闭电磁阀。
b）粉尘浓度超过设定值时，控制箱输出口处于开启状态，当光控传感器接收到人体信号时，控制箱应能关闭电磁阀，经过延时后，控制箱的非本安输出口应重新输出AC 127V±25V，电磁阀开启。
3. 光控信号停止
4. 洒水延时时间 （1～999） s （出厂设定：30s）
5. 粉尘浓度超限洒水信号延时时间 (1～999） s （出厂设定：120s）
6.设定的延时误差 ±3s
7. 装置适应
8.水压范围 （0.2～10.0）MPa
9. 控制箱 外形尺寸 320×200×140mm 重量 ≤21kg
10.粉尘浓度传感器外形尺寸 240 ×220 ×120mm 重量 ≤5kg 电磁阀外形尺寸70×40 ×160mm 重量 ≤1.2kg 光控传感器外形尺寸 130 ×90 ×30mm 重量 ≤0.5kg
装置总重量 ≤27.7kg

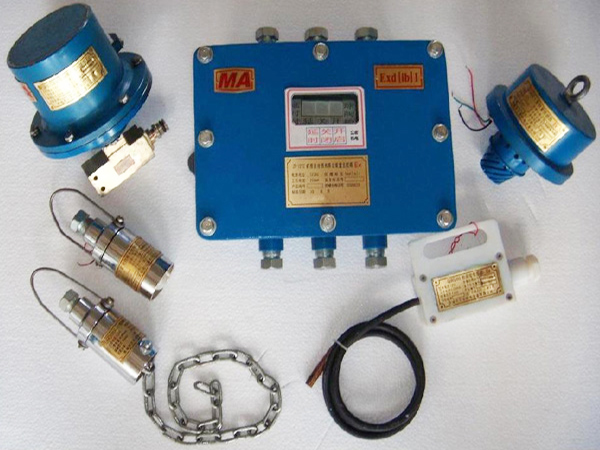

产品实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
