锚索张拉机具

锚索张拉机具用途

锚索张拉机具由预应力张拉千斤顶、带单向阀的快速接头、高压油管、手动油泵（气动油泵，电动油泵）等组成，主要用于煤矿巷道锚索支护时张拉锚索并安装锚具，也可用于桥梁、隧道、高速公路等张拉预应力钢绞线。

锚索张拉机具介绍

液压泵站在开始工作时，油液被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作张拉千斤顶，当压力升到1.5MPa时，则低压溢流阀打开，低 压油溢回油箱；在上述基础上，高压柱塞继续工作，压力逐渐升高。推动张拉千斤顶工作，从而实现对锚索的张拉。然后，拨动换向阀，实现活塞反向运动而退锚。 当压力超过63MPa时，则高压阀打开，高压油从高压阀溢回油箱，压力始终保持在63MPa。

锚索张拉机具特点

1.张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且了操作安全，提高了工作效率。
2.总体结构合理、性能优越、操作简单、使用安全。

锚索张拉机具技术参数

型 号 　　 MS-15/120 MS-15/180 MS-18/180
工作压力 MPa 55 55 55
额定工作压力 MPa 55 55 55
承压面积 cm2 21.36 35.10 35.10
额定张拉力 kN 120 180 180
穿孔直径 mm Φ17.5 Φ21 Φ21
适用锚索（钢绞线）直径 mm Φ15.24 Φ15.24 Φ17.8
一次张拉行程 mm 150 150 150
高压油管内径 mm Φ6 　　 　　
手动油泵重量（含油） kg 12.5 12.5 12.5

张拉千斤顶重量（含油） kg 9.8 17.5 17.5

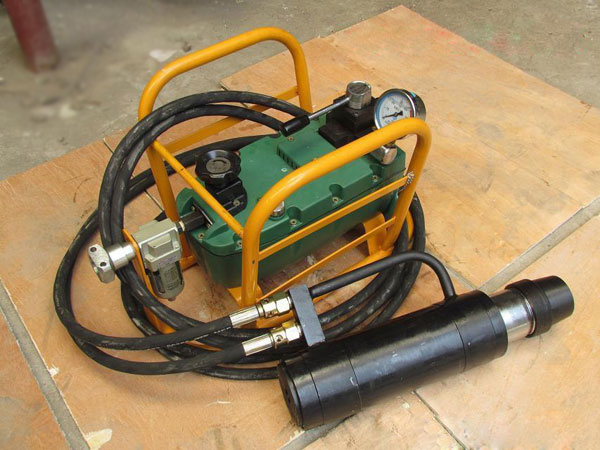

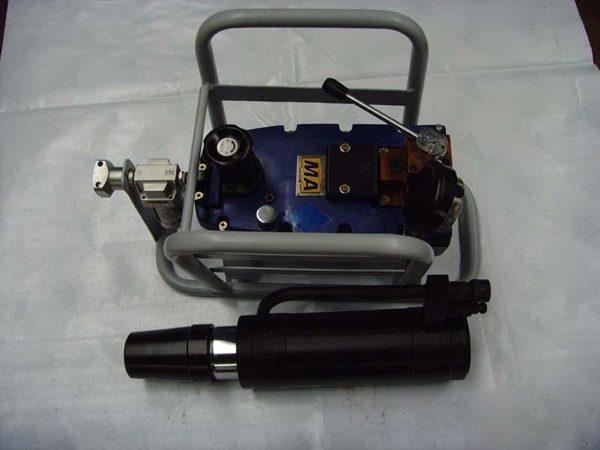

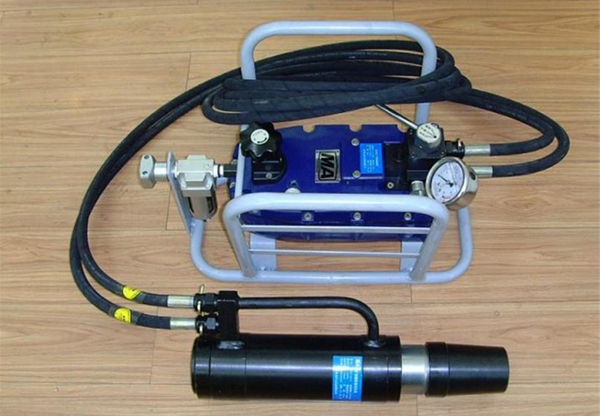

锚索张拉机具实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
