俄式轨距尺

俄式轨距尺介绍：

俄式轨距尺是用于测量铁路线两股钢轨间的轨距、水平度以及超高等的专用计量器具。

俄式轨距尺特点：

1）铝合金轨距尺采用载面积42×25×2mm（壁厚）铝合金长方管，铝管底面为3.5mm两条加强筋。
2）木质轨距尺采用白松经的干燥定形处理，重量轻，价廉物类。
3）搭轨座为铝合金，测头为钢质，耐磨性能好。
4）窄轨轨距尺采用载面积35×25×3mm铝合金工字型型材。
5）窄轨轨距尺搭轨座为耐磨尼龙66，测头为钢质耐磨性能好。
6）铝合金轨距尺两端装有高压聚乙烯绝缘护套，固定端使用ABS绝缘上、下夹板，管内装有绝缘阻隔层，绝缘性能好。
7）JTGC-1A铝合金轨距尺采用高精度多头螺纹丝杆传动原理的超高仪。特点是上下传动快，稳定性好。

俄式轨距尺测量原理：

通过拉动扳手带动导杆做长度方向的移动，使得连接在导杆前端的活动测头及其联接的位移传感器拉杆与固定在尺身上的位移传感器外壳产生相对运动，位移传感器给出对应的电信号，由此实现将轨距尺滑动测头与固定测头之间所对应的轨距测量值的电检测。位移传感器的信息传输给数据微处理器，通过电子显示面版切换按键，实现轨距、查照、护背等不同测量需求。微处理器内置温度传感器实时将当前温度传输给数据微处理器，数据微处理器将接收到的各种信息经线性度修正与温度补偿运算后将当前的轨距信息显示在OLED液晶屏上，从而达到测量轨距的目的。温度补偿程序的作用是：由于尺身为铝合金材质，其线胀系数与轨道上影响轨距直接的轨枕的线胀系数相差很大，这样就会在不同温度下测量出的轨距产生很大误差，为了消除因温度而产生的误差，特设置温度传感器实时监控温度的变化，并将其传输给数据微处理器，数据微处理器根据当前的温度将位移传感器传来的轨距信息进行修正，以轨距尺在不同温度下测出轨距的准确性。

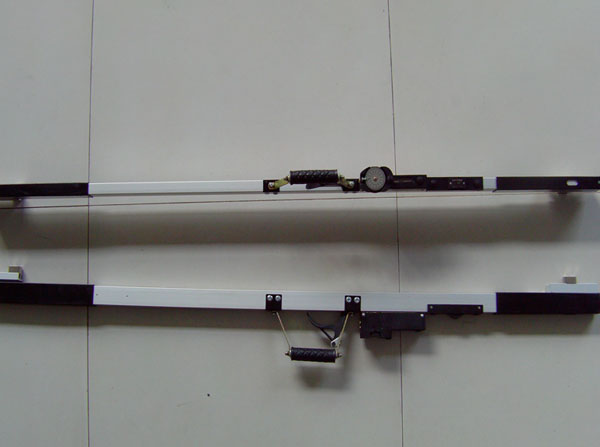

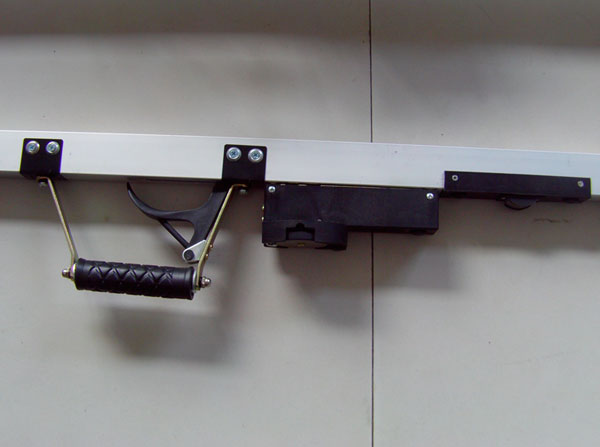

产品实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
