调心球轴承产品详情

调心球轴承简介:

调心球轴承是二条滚道的内圈和滚道为球面的外圈之间,装配有圆球状滚珠的轴承。
外圈滚道面的曲率中心与轴承中的心一致,所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时,可以自动调整,不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大,适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承,可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
调心球轴承有圆柱孔和圆锥孔两种结构,保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形,具有自动调心性,可以补偿不同心度和轴挠度造 调心球轴承成的误差,但其内、外圈相对倾斜度不得超过3度。
可承受较大的径向载荷,同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形,故具有调心性能,当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°~2.5°时,轴承仍能工作。
调心球轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1:1 2或1:30。为了加强轴承的润滑性能,在轴承外圈上加工环形油槽和三个油孔。

调心球轴承用途:

调心球轴承适用于承受重载荷与冲击载荷、低噪音电机、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。

调心球轴承特性和结构形式:

调心球轴承产品特性:主要承受径向载荷,同时可承受较小轴向载荷。轴(外壳)的轴向位移限制在游隙限度内,具有自动调心性能,允许内、外围相对倾斜不大的条件下正常工作,适用于支承座孔不能严格同轴度的部件中。
调心球轴承结构形式:带防尘盖和带密封圈的调心球轴承装配时已填入适量的润滑脂,安装前不应加热也不必清洗,使用过程中不需再润滑,适应运行温度-30 ℃ 至+ 120 ℃ 之间。

调心球轴承参数:

微型系列:10x、12x、13x
通用系列:12xx、13xx、22xx、23xx
轴承类型 国内新型号 国内旧 内径 外径 宽度 Cr Cor 脂润滑转速 油润滑转速 重量
型号 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
调心球轴承 2222K+H322 11520 100 200 53 - - - - -
调心球轴承 1203K+H203 11203 17 47 14 - - - - -
调心球轴承 1204K+H204 11204 20 47 40 9.90 2.60 14000 17000 0.191
调心球轴承 1205K+H205 11205 25 52 44 12.1 3.30 12000 14000 0.266
调心球轴承 1206K+H206 11206 30 62 48 15.6 4.65 9900 12000 0.360
调心球轴承 1207K+H207 11207 35 72 52 15.8 5.10 8500 10000 0.556
调心球轴承 1208K+H208 11208 40 80 56 19.2 6.50 7500 9200 0.733
调心球轴承 1209K+H209 11209 45 85 58 21.8 7.35 7000 8500 0.793
调心球轴承 1210K+H210 11210 50 90 58 22.7 8.10 6500 7900 0.875
调心球轴承 1211K+H211 11211 55 100 60 26.8 10.0 5800 7100 1.16
调心球轴承 1212K+H212 11212 60 110 62 30.2 11.5 5200 6400 1.52

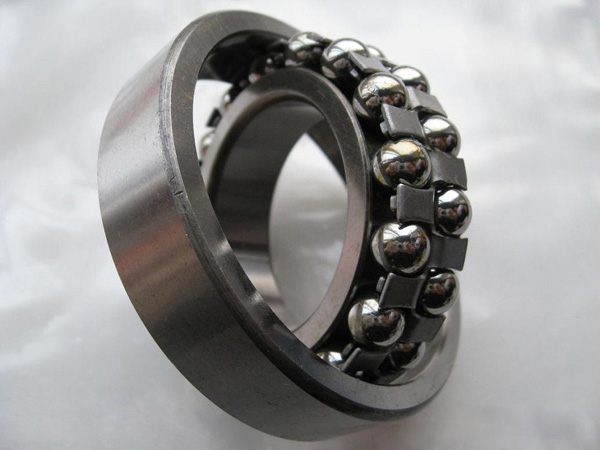

产品实物图

调心球轴承调心球轴承调心球轴承

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
