FH系列炸药库抗冲击波活门

炸药库抗冲击波活门用于井下爆炸材料库和爆炸材料发放硐室,起抗冲击波、调节库房所需风量和隔离作....

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

FH系列炸药库抗冲击波活门产品详情

炸药库抗冲击波活门(FH1500/918-2500/918系列)用途

炸药库抗冲击波活门用于井下爆炸材料库和爆炸材料发放硐室,起抗冲击波、调节库房所需风量和隔离作用。

炸药库抗冲击波活门(FH1500/918-2500/918系列)结构

炸药库抗冲击波活门由门框、门扇、闭锁装置、铰页等部件组成。
1、门框为不等边角钢组焊框架构件。
2、门扇上部装有三组通风活门装置,即在活门底板开有三组共18个直径122mm的通风孔,活门板外部装有自动张开12o角的活门悬板。每组活门通风量为20003 /h,总通风量为60003 /h,风速按8m/s进行设计的,使用时可根据井下爆破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门悬板的张启角度进行微调,以满足通风量。当库内一旦发生爆炸,冲击波经过衰减后,余压只要大于20KPa时,活门悬板受压在3~8s内自动关闭,与外界隔离,阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,由总回风道排出。
3、闭锁装置设置2组,一组为通常关闭用的闭锁轴、手柄转动式;另一组为紧急闭锁装置,其功能是当冲击力大于294N时,瞬间,门与门框紧闭,压缩密封圈,锁头进入锁心,拨动双片弹簧,制动闭锁,防止门反弹;拨动外钥匙手柄即可解除闭锁。
4、下铰页采用单向推力球轴承支撑,中间采用弹簧折页,确保门自动关闭。
5、密封方式采用“9”字形截面橡胶条密封。

炸药库抗冲击波活门(FH1500/918-2500/918系列)产品规格

抗冲击波活门按硐口尺寸有900×1800一个规格,按承压不同有2个规格,见下表:
序号 承压(KPa) 型号、规格 图 号
1 1500 FH1500/918 T86- FH1500/918

2 2500 FH2500/918 T86- FH2500/918

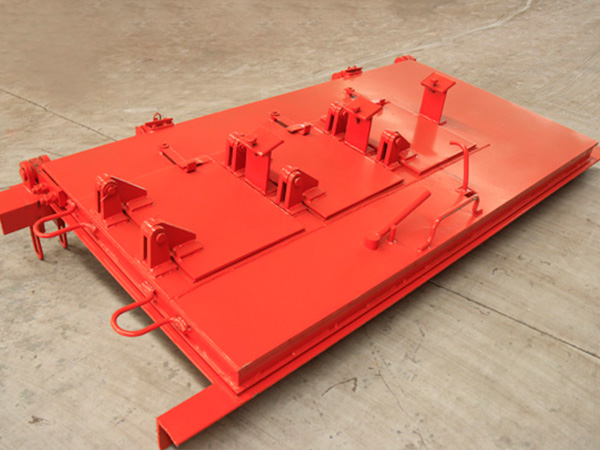

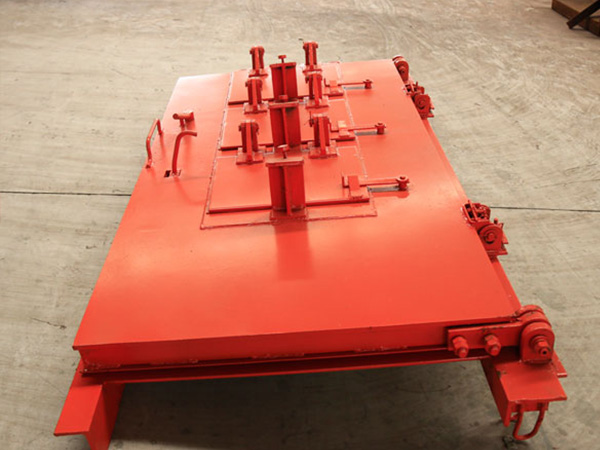

炸药库抗冲击波活门(FH1500/918-2500/918系列)产品图片

FH系列炸药库抗冲击波活门FH系列炸药库抗冲击波活门FH系列炸药库抗冲击波活门

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
