道岔
质检报告 出口产品

矿用窄轨铁路道岔系列

矿用窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列,设计共完成166个品种。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

矿用窄轨铁路道岔系列产品详情

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)产品介绍

矿用窄轨铁路道岔标准设计共有615715915622722922630730930938643十一个系列,设计共完成166个品种。

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)型号组成说明

1)型号字母Z代表窄轨铁路道岔类型代号;

2)型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。

3)主要参数中数字的679、分别代表道岔轨距,6=6007=7009=900mm,主要参数 数字的1522303843,分别代表道岔轨型,kg/m

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)基本知识

道岔是个大家族,常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)故障及处理方法

1.了解道岔故障情况
首先询问车站值班员故障现象,然后在控制台上操纵道岔试验。
2.
登记道岔停用设备
3.
判断是道岔室内还是室外的原因
①如果是单动道岔,在操动时控制台的电流表有指示,说明动作道岔的电已送至到道岔。如果这时道岔不能操到规定位置,是室外原因。在操动道岔时,如果控制台的电流表没有指示,首先到机械室的室外分线盘测量该道岔有没有电压,如果有电压说明动作道岔的电已送出,是室外故障。
②如果是双动道岔,在操动时控制台的电流表动一下就不动了,说明动作道岔的电已送到了一动道岔,故障出在一动道岔以后,是室外故障。
③如果道岔定、反位都能操动,就是没有表示。用万用表交流250v档,在分线盘测量X1(X2)与X3间有无交流110V左右电压,如果有电压,则是室外故障,否则是室内故障。

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)检验报告

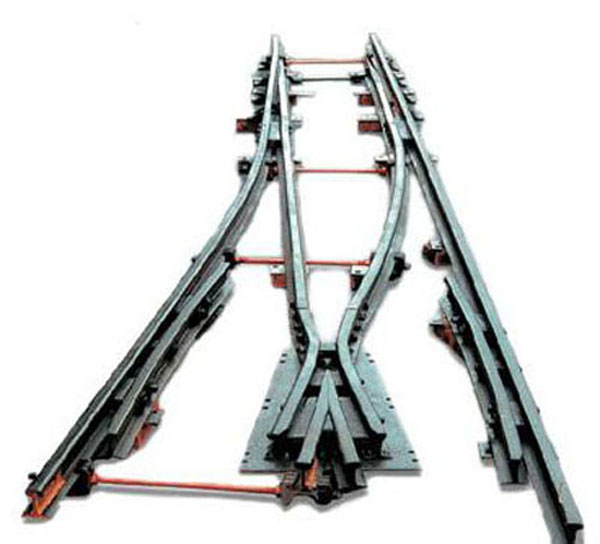

矿用窄轨铁路道岔系列(钢轨8kg/m-30kg/m 叉号3-12号)实物图

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。
