系统可以监测矿井下瓦斯、风速、负压、一氧化碳、温度、风门开关等环境参数,也可以监测并控制井下各种机电设备开停的运行,并将详细的监测数据传送至地面工作主机并随时显示的数据、图形、曲线、报警点 及数值,实现了各局部环节的自动化。

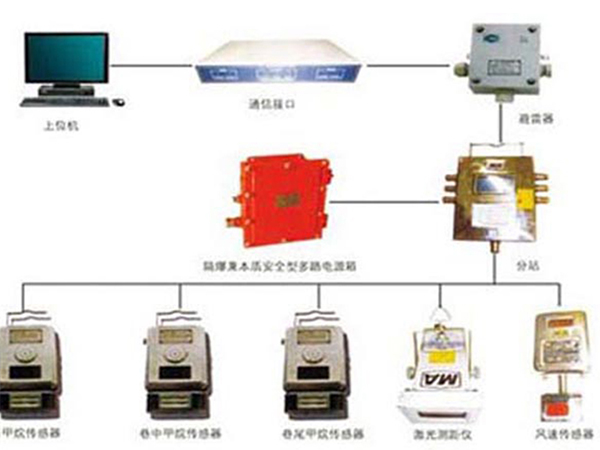

系统组成:系统是由地面主机、信息传输接口、数据保护器、监控工作站、传输电缆和各种传感器配 接设备组成。
主机连续不断轮流向各个工作站进行巡检通信,每个分站接收到主机信号后,立即将该分站监测到的各测 试点的信号传送给主机, 同时监控工作站不停的接收传感器及配接设备所测试到的数据,并进行监测变换和处理,等待主机的巡检,以便把监测到的数据送至地面。同时主机可以向井下的监控分站发出控制命令,然后监控工作站根据主机的控制命令对开关量输出的电力设备进行相应的控制,并及时将信息传送给主机。
监控主机接到信号后对实时信号进行处理和存盘,并将信 息通过主机显示器等外界设备显示出来。可显示各被测量的瞬时值和历史显示(包括地点、名称、报警 / 断电 / 复电门限、检测值、、平均 值、小值、馈电状态、超限报警、传感器故障)、监控工作站传输系统故障状态显示、主要被测参数的曲线显示、模拟图形显示、数据报表示、实时时钟显示并可以显示各参量的柱状图、圆饼图等,也可连接打印机打印各种报表。
因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
