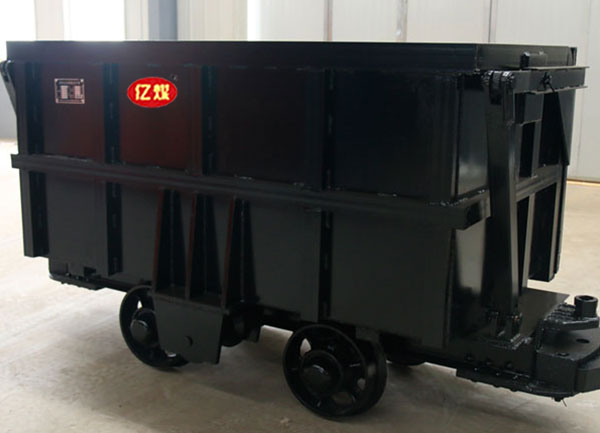

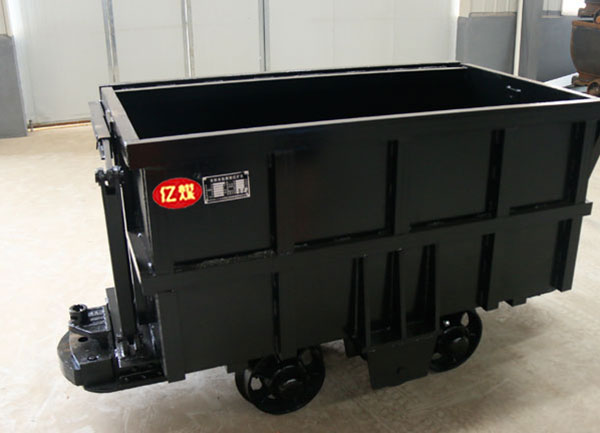

MCC2.0-6单侧曲轨侧卸式矿车

MCC2.0-6单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。

在线咨询立即购买

在手机上查看本产品

中煤官方微信支付

MCC2.0-6单侧曲轨侧卸式矿车同类产品推荐

MCC2.0-6单侧曲轨侧卸式矿车产品详情

MCC2.0-6单侧曲轨侧卸式矿车产品介绍

MCC2.0-6单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、效率高出渣运输设备。单侧曲轨侧卸式矿车简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下，当卸载轮爬上曲轨时，车箱翻转，车门自动打开实现卸料，车走过曲轨后车箱恢复原位，车门自动锁固。

MCC2.0-6单侧曲轨侧卸式矿车工作原理

MCC2.0-6单侧曲轨侧卸式矿车主要组成是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。它的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载。

MCC2.0-6单侧曲轨侧卸式矿车技术参数

技术参数		曲轨侧卸式矿车
技术参数		0.7M3	1.2M3	1.6M3	2.0M3	2.5M3	4.0M3	6.0M3
容积(M)		0.7	1.2	1.6	2.0	2.5	4.0	6.0
载重(t)		1.75	3	4	5	6.25	10	15
轨距(mm)		600	600	600/762	600	762/900	762/900	762/900
轴距(mm)		600	600	800	1000	1200	2000	2000
车轮直径(mm)		300	300	350/400	400	400	350	350
牵引高度(mm)		320	320	320	320	320	430	500
卸载角度(度)		40	40	42	42	45	42	42
牵引车速(km/h)		12	12	12	12	12	8	8
转弯半径(m)		8	10	10	12	12	15	15
联接器形式		插销链环式	插销链环式	插销链环式	插销链环式	插销链环式	插销链环式	插销链环式
外型尺寸	长(mm)	1650	1900	2750/2500	3000	3650	3650	5000
	宽(mm)	980	1050	1200	1250	1250	1500	1800
	高(mm)	1050	1200	1300	1300	1300	1586	1675
