FQW18-80/K矿用风动潜水泵

FQW18-80/K矿用风动潜水泵是一种以风动(气动)马达作为同轴原动机的新型排水机具,不受电源、潮湿、粉尘等条件限制,特别是需要防爆的场所有着电动潜水泵不可替代的安全性和可靠性,在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用。。查看该产品专题

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

FQW18-80/K矿用风动潜水泵产品详情

FQW18-80/K矿用风动潜水泵产品介绍

FQW18-80/K矿用风动潜水泵是一种以风动(气动)马达作为同轴原动机的新型排水机具,不受电源、潮湿、粉尘等条件限制,特别是需要防爆的场所有着电动潜水泵不可替代的安全性和可靠性,在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用,安全可靠,具有新颖、、效率高、低噪、安全、轻便、维修量小的特点,可广泛用于煤矿井下任何作业面,输送含有煤粉、泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。

FQW18-80/K矿用风动潜水泵型号意义

FQW18-80/K矿用风动潜水泵产品特点

1、动力部分(风动马达)按国家标准,提高产品档次进行优化设计:改进转子结构,增加了风动马达膨胀作功的工作腔;合理匹配气缸进排气位置,大大提高了风动马达轴功率。

2、叶片尺寸公差统一,表里分子结构紧密一致,加工精度高,尺寸稳定性好,基本达到零变形,后期又进行了特殊工艺处理,耐磨耐用,硬度和柔韧性适中,大大提高了叶片的使用寿命。

3、采用冲压成型弧形泵盖,保护易损的骨架密封,延长了骨架使用寿命,也减轻了整机的重量。

4、风泵排气口处接有低噪消声器,长期使用不会结霜结冰而影响水泵排水作业,降低了噪音,噪音量实测≤85dB(A),改善了井下使用的恶劣工况条件。

FQW18-80/K矿用风动潜水泵结构及工作原理

1、风动马达部分:由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。

2、水泵部分:由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮,旋流泵采用半开双向倾斜式叶轮,叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。两种叶型实测比对流量扬程曲线升高,轴功率曲线下降,泵效率显著提高

3、油雾器部分:由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。

4、管接头部分:由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分:消声器是由钢板冲压焊接而成,装在排气口处。

FQW18-80/K矿用风动潜水泵技术参数

矿用风动潜水泵型号:FQW18-80/K

额定流量 m³/h:18

额定扬程m:80

大流量m³/h:40

关闭扬程m:110

测试气压MPa:0.55

额定耗气量m³/h:300

适用工作气压MPa:0.4~0.7

大通过颗粒mm:12

进气口径mm:25

出水口径mm:38

FQW18-80/K矿用风动潜水泵工作条件

水泵在下列环境条件下应能正常工作:

a)周围空气中含有瓦斯和煤尘;

b)风压为0.4~0.7 MPa;

c)水的pH值在4~10的范围内;

d)水中含固体杂质的体积比不超过2%;

e)水的密度不超过1.1×103 kg/m³;

f)工作环境温度5~40 ℃。

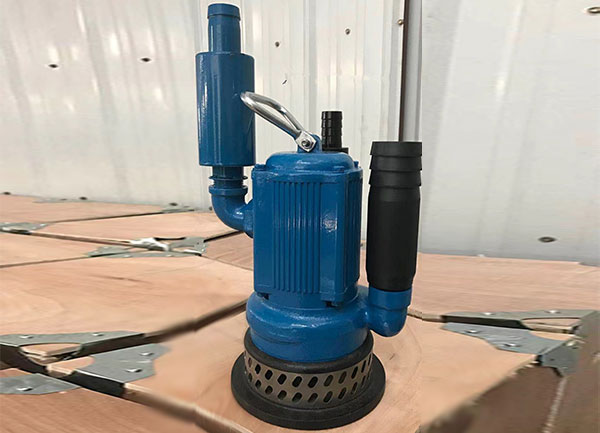

FQW18-80/K矿用风动潜水泵产品图片

FQW18-80/K矿用风动潜水泵

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
