罐笼产品介绍
罐笼一般用于矿井的副井提升，作提升人员、矿石、设备、材料等。对于中、小型矿井，罐笼也可以作为主井提升，作为提升煤炭使用，罐笼是矿井提升中的重要设备之一。
罐笼产品分类
(1)按提升钢丝绳的数量可分为单绳罐笼和多绳罐笼。单绳罐笼一般用于不超过400米的矿井，多绳罐笼一般用超过350米的矿井。
(2)按罐笼的层数可分为单层、双层和多层罐笼。
(3)按罐笼的罐道型式可分为钢丝绳罐道罐笼和刚性罐道罐笼两种，刚性罐笼又可分为钢轨罐道和组合钢罐道。
(4)按承载矿车的型号可分为0.5T、1T、1.5T、3T矿车罐笼。 单绳罐笼和多绳罐笼的罐体，均由两个垂直的三节间侧盘体用横梁连接而成。罐体的结构型主要有扁钢行架式和框架式两种，其中后者使用比较广泛。罐体节点的连接主要有铆接、栓接和焊接三种。
罐笼产品技术特征
|
技术特性之一（煤矿类单绳系列）
|
|
产品名称
|
型号
|
矿车数
|
提升绳大直径（mm）
|
允许
乘人数
|
进出
车方向
|
重量（kg）
|
|
一吨单层单车罐笼
|
GLG（S）-1×1×1
|
1
|
31
|
12
|
双向
|
3630
|
|
一吨双层单车罐笼
|
GLG（S）-1×2×1
|
1
|
35
|
12
|
双向
|
4350
|
|
一吨单层单车罐笼
|
GLG（S）-1×1×1
|
1
|
31
|
12
|
双向
|
3160
|
|
一吨双层单车罐笼
|
GLG（S）-1×2×1
|
1
|
35
|
12
|
双向
|
4438
|
|
三吨单层单车罐笼
|
GLG（S）-3×1×1
|
1
|
35
|
28
|
双向
|
6534
|
|
三吨双层单车罐笼
|
GLG（S）-3×2×1
|
1
|
55
|
28
|
双向
|
8541
|
|
一吨双层单车罐笼
|
GLG（S）-1×2×2
|
2
|
37
|
11
|
|
3428
|
|
1.5吨双层单车罐笼
|
GLG（S）-1.5×2×2
|
2
|
43
|
17
|
单向
|
5471
|
|
|
技术特性之二（煤矿类多绳系列）
|
|
罐笼型号
|
矿车数
|
允许
乘人数
|
罐体
自重
|
大终端
载荷
|
提升首绳
|
|
直径
|
数量
|
|
（辆）
|
（人）
|
（kg）
|
KN
|
（mm）
|
根
|
|
GDG-1/6/1/2
|
2
|
23
|
4656
|
157～279
|
?22～?32
|
4
|
|
GDG-1/6/2/2
|
2
|
20
|
4281
|
158～267
|
?22～?32
|
4
|
|
GDG-1/6/2/4
|
4
|
46
|
7959
|
282～381
|
?28～?32
|
4
|
|
|
技术特性之三（冶金类罐笼）
|
|
(一)单绳罐笼：
|
|
型号
|
层数
|
断面尺寸
|
适用矿车型号
|
|
1#
|
1层或2层
|
1300×980
|
YGC0.5、YFC0.5
|
|
2#
|
1层或2层
|
1800×1150
|
YGC0.5、YGC0.7、YFC0.5
|
|
3#
|
1层或2层
|
2200×1350
|
YGC1.2、YCC1.2、YFC0.5、YFC0.7
|
|
4#
|
1层或2层
|
3300×1450
|
YGC2、YCC2、YFC0.5×2、YFC0.5×4
|
|
5#
|
1层或2层
|
4000×1450
|
YFC0.7×2
|
|
|
(二)多绳罐笼：
|
|
型号
|
层数
|
断面尺寸
|
适用矿车型号
|
|
1#
|
1层或2层
|
1300×980
|
YGC0.5、YFC0.5
|
|
2#
|
1层或2层
|
1800×1150
|
YGC0.5、YGC0.7、YFC0.5
|
|
3#
|
1层或2层
|
2200×1350
|
YGC1.2、YCC1.2、YFC0.5、YFC0.7
|
|
4#
|
1层或2层
|
3300×1450
|
YGC2、YCC2、YFC0.5×2、YFC0.5×4
|
|
5#
|
1层或2层
|
4000×1450
|
YFC0.7×2、YGC1.2×2
|
|

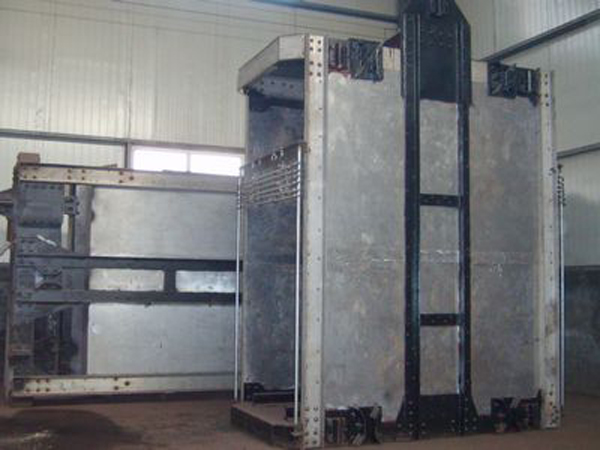

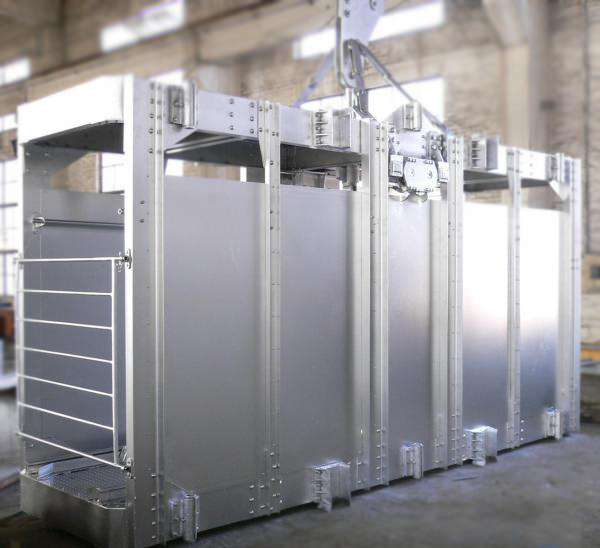

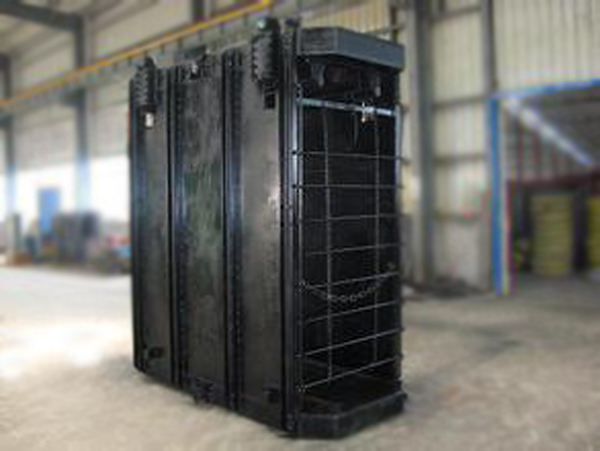

罐笼产品图片
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
