压风供氧系统产品详情

压风供氧系统介绍

压风供氧系统作为避难硐室的主系统之一,主要由压风管路压风供氧、自备氧气瓶供氧以及隔绝式压缩氧自救器系统组成三级供氧系统,以硐室内人员的呼吸需求,维持生命。

避难硐室压风供氧系统可以细分为矿用氧气呼吸器,避难硐室氧气终端,压风自救装置,压风自救器,正压氧气呼吸器,灭火器,氧气瓶,矿用压风供水自救装置,自动苏生器,紧急呼吸器等,供氧系统可对救生舱的氧气供应实现控制,即通过供氧箱的设定,调节舱内氧气供给量,使氧气瓶按设定压力及流量为救生舱内供氧,通过生存舱内的供氧箱手动对氧气流量进行调节。

压风供氧系统技术条件

压风系统供氧装置利用硐室前预埋的压风管路作为气源,经过阀门后入过渡舱内设置的水、灰尘、油的三级过滤,然后经过预先设置的减压器,管路进入气体输出端,从而转到每人手中的呼吸面罩中,为避难所内避险人员提供更加新鲜、舒适的空气。

1、压风系统供氧装置利用地面压缩空气通过管路(地面压风系统)作为气源,经过阀门后进入过渡硐室内设置的水、灰尘、油的三级过滤,经过预先设置的减压器 、浮子流量计、管路进入气体输出端口。

2、压风供氧采用大流量C.A.T三级过滤,管道采用DN35管道管件及减压控制装置。

3、人均供风量≥0.3m3/min,连续噪音≤70dB。

4、氧气浓度达到18.5~23.0%。

5、减压器入口压力≥15MPa、出口压力0.1-0.3MPa(可调节)、输出流量不小于20m3/min。

6、浮子流量计量程0-8m3/min、分度值0.3m3/min。

7、高压压缩氧供氧系统40L氧气瓶来货时必须充填为满瓶。

压风供氧系统简要说明

1.硐室内装有多种气体切换装置,气体供应应以压风为主;

2.当无压风时马上转换氧气位置供人呼吸;

3.当无氧气时采用手动风机起动气源操作装置供人氧气呼吸;

4.硐室空间较大,压缩氧是放在环境中的0.5L/人min达不到人呼吸的要求,只能用面罩戴在嘴上呼吸才能达到要求,因此还必须配备带呼吸面罩的矿井压风自救装置才能满足要求。

在硐室内避险人员过多压风自救装置不够用,可打开紧急供氧排放供人呼吸,氧气瓶数量的确定方法:按照硐室人数确定存放数量,自备氧供氧流量0.5L/人min,避险人数10人,安全系数1.2,避险时间96h,所需氧气体积为:0.5*10*96*60*1.2=41472L,选用工作压力为15MPa,容积为60L的氧气瓶作为供氧气源,每支氧气瓶内可用氧气体积为60*149=1*v=8940,故需氧气瓶数量为41472/8940=5支,所以10人所需60l氧气瓶5支,可维持96h.

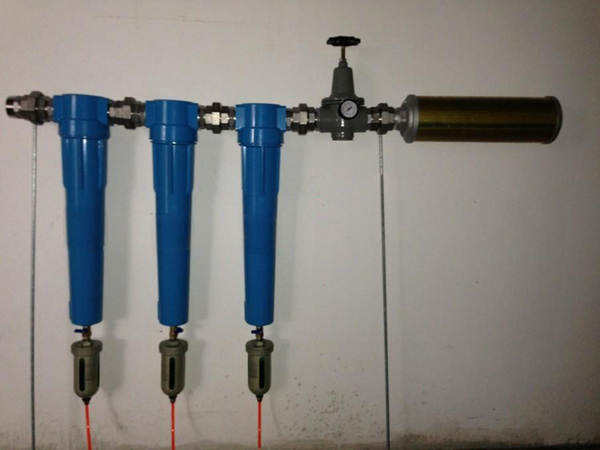

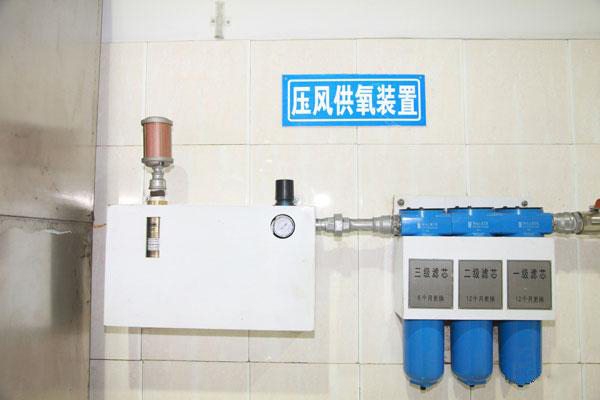

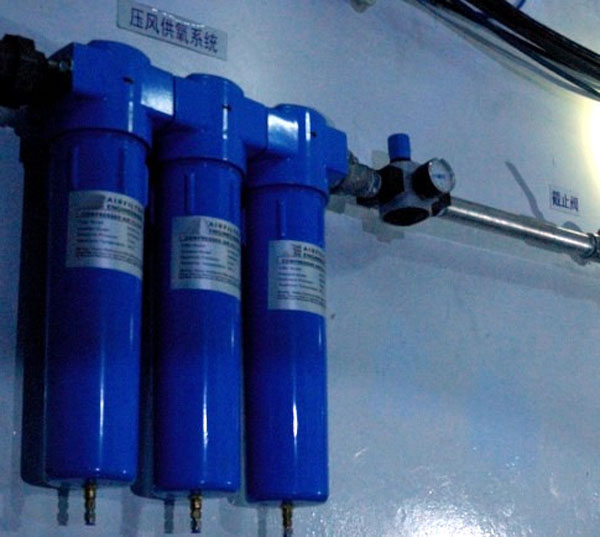

压风供氧系统图片





因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
